Оглавление: Линии испарителя ⇣ Гибкие шланги ⇣
1. Подоприте колеса противооткатными башмаками.
2. Силами подготовленного специалиста произведите разрядку рефрижераторного тракта системы К/В.
Линии испарителя
Снятие
1. Проверьте компоненты охладительного тракта двигателя на наличие признаков развития утечек.
2. Отсоедините и снимите аккумуляторную батарею.
3. Выверните крепежные болты, рассоедините разъемы электропроводки и соединительного шланга подающего насоса и снимите резервуар жидкости омывания ветрового стекла в двигательном отсеке (см. Главу Кузов).

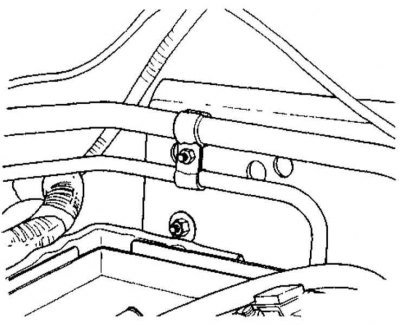

4. Отпустите штуцерные гайки/болты с обеих концов подлежащей снятию линии.

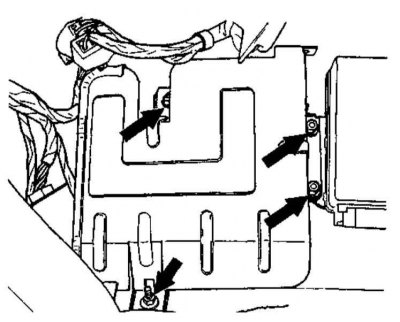

5. Выверните гайки крепежных хомутов.
6. Высвободите линию из промежуточных фиксаторов и снимите ее с автомобиля.

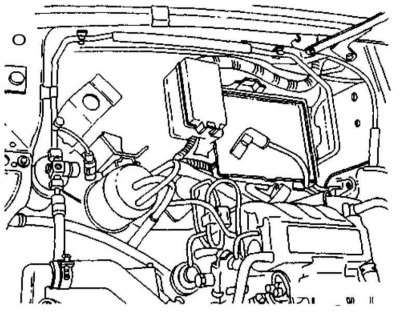

Установка
1. Заведите сменную линию на свое штатное место и защелкните ее в промежуточные фиксаторы.
2. Вручную наживите на пару витков резьбы обе штуцерные гайки.
3. Выровняйте линию и затяните штуцерные гайки с требуемым усилием (13 Нм и 32 Нм).
4. Вверните болты крепления разъема к переборке двигательного отсека и затяните их с требуемым усилием (24 Нм).
5. Наверните и затяните малую крепежную гайку.
6. Силами подготовленного специалиста произведите эвакуацию, вакуумную проверку и зарядку рефрижераторного тракта системы К/В.
7. Установите и подсоедините аккумуляторную батарею.
8. Запустите двигатель, активируйте К/В и осмотрите штуцерные разъемы рефрижераторного тракта на наличие признаков развития утечек. В случае необходимости произведите соответствующие исправления.
Гибкие шланги
Снятие
1. Отпустите гайки штуцерных соединений и снимите соответствующий шланг.
Установка
1. Заведите шланг на свое штатное место.
2. Наверните штуцерные гайки и затяните их с требуемым усилием (в зависимости от точки подключения).
3. Силами подготовленного специалиста произведите эвакуацию, вакуумную проверку и зарядку рефрижераторного тракта системы К/В.
4. Запустите двигатель, активируйте К/В и осмотрите штуцерные разъемы рефрижераторного тракта на наличие признаков развития утечек. В случае необходимости произведите соответствующие исправления.
