Внимание! См. предупреждение в начале раздела Проверка состояния компонентов системы выпуска отработавших газов !
Приемная труба с каталитическим преобразователем
1. Отпустите гайки крепления приемной секции к выпускному коллектору/турбокомпрессору.
2. Отдайте крепежные гайки и отделите каталитический преобразователь от соединительной секции.
3. Снимите сборку приемной секции с каталитическим преобразователем и две уплотнительные прокладки.
4. Тщательно зачистите сопрягаемые поверхности соединительных фланцев, приготовьте сменные уплотнительные прокладки.
5. Установка производится в порядке, обратном порядку демонтажа компонентов, - проследите за соблюдением требований Спецификаций Главы Системы питания, управления двигателем/снижения токсичности отработавших газов и выпуска отработавших газов к усилиям затягивания резьбового крепежа.
Глушитель
1. Отпустите гайки крепления сначала заднего, затем переднего соединительных фланцев сборки глушителя с соединительной трубой.

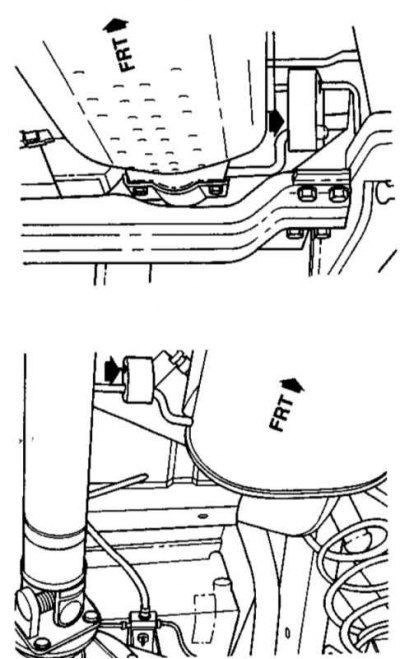

2. Снимите с кронштейнов четыре резиновых подвеса и извлеките глушитель из-под автомобиля.
FRT — Направление вперед по автомобилю
3. Снимите две уплотнительные прокладки и тщательно зачистите сопрягаемые поверхности соединительных фланцев, - прокладки подлежат замене в обязательном порядке.
4. Установка производится в обратном порядке, - резиновые подвесы перед установкой следует смазать силиконовой смазкой, проследите за соблюдением требований Спецификаций Главы Системы питания, управления двигателем/снижения токсичности отработавших газов и выпуска отработавших газов к усилиям затягивания резьбового крепежа.
Выпускная труба

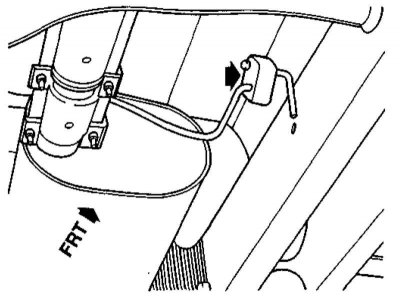

1. Снимите резиновый подвес выпускной трубы с опорного кронштейна, затем отпустите гайки соединительного фланца.
FRT — Направление вперед по автомобилю
2. Извлеките трубу из-под автомобиля.
3. Снимите уплотнительную прокладку.
4. Установка производится в обратном порядке, не забудьте заменить резиновый подвес и смазать его перед установкой силиконовой смазкой, крепежные гайки затяните с требуемым усилием.
