Ремни привода вспомогательных агрегатов (Kia Sportage NB-7)

0

Клиновидные ремни на рассматриваемых в настоящем Руководстве автомобилях используются, в зависимости от комплектации, для привода таких вспомогательных агрегатов, как генератор, компрессор К/В, вентилятор системы охлаждения и насос системы гидроусиления руля (ГУР).

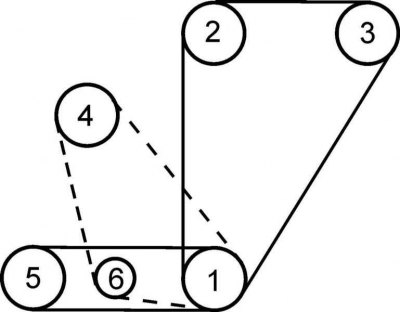

Схема прокладки ремней привода вспомогательных агрегатов на бензиновых моделях, оборудованных К/В и ГУР

1 — Шкив коленчатого вала

1 — Шкив коленчатого вала
2 — Шкив привода вентилятора системы охлаждения
3 — Шкив привода генератора
4 — Шкив привода компрессора К/В
5 — Шкив привода рулевого насоса
6 — Направляющий шкив

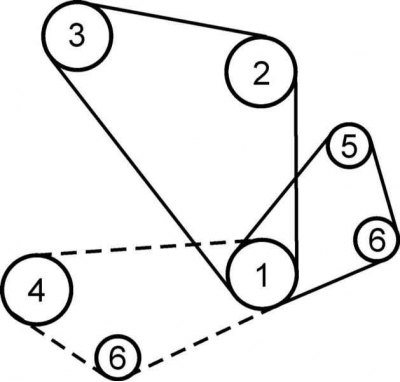

Схема прокладки ремней привода вспомогательных агрегатов на дизельных моделях, оборудованных К/В и ГУР

1 — Шкив коленчатого вала

1 — Шкив коленчатого вала
2 — Шкив привода вентилятора системы охлаждения
3 — Шкив привода генератора
4 — Шкив привода компрессора К/В
5 — Шкив привода рулевого насоса
6 — Направляющие шкивы

Эту статью проверил автоэксперт Дмитрий Смирнов
