Примечание. Данная процедура относится к числу тех, выполнение которых не требует снятия двигателя с автомобиля.
Детали установки компонентов привода ГРМ см. также Раздел Проверка состояния и замена ремня привода ГРМ в Главе Текущий уход и обслуживание.

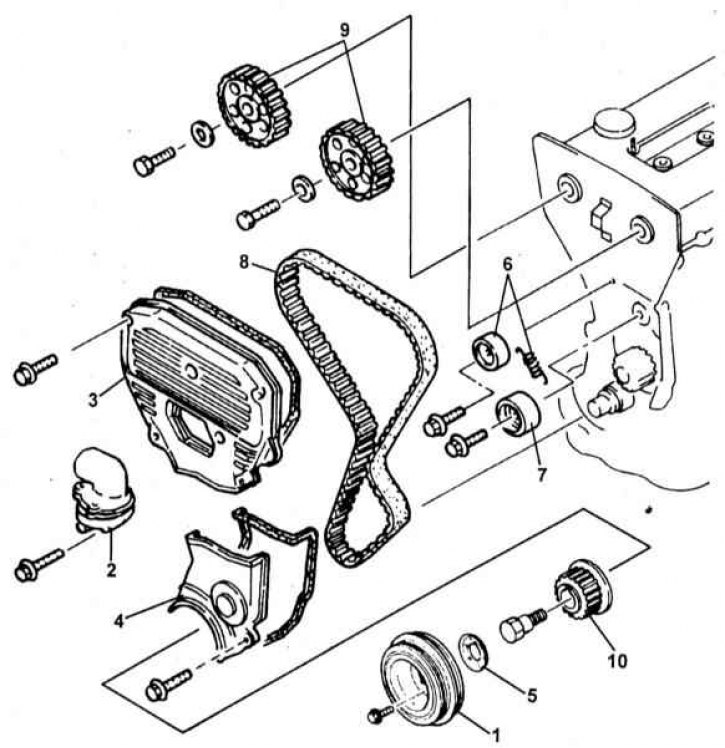

Детали установки компонентов привода ГРМ
1 - Шкив коленчатого вала; 2 - Термостат; 3 - Верхняя крышка привода ГРМ; 4 - Нижняя крышка привода ГРМ; 5 - Направляющая шайба; 6 - Натяжной ролик с пружиной; 7 - Промежуточный ролик; 8 - Газораспределительный ремень; 9 - Зубчатые колеса привода распределительных валов; 10 - Зубчатое колесо коленчатого вала

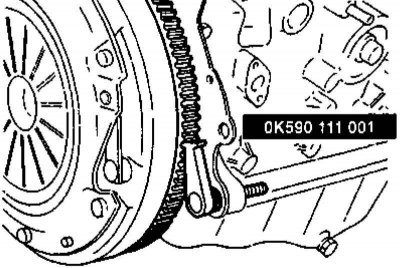

1. При отпускании болтов крепления шкива и зубчатого колеса коленчатого вала последний может быть заблокирован от проворачивания путем фиксации зубчатого венца маховика/приводного диска при помощи специального приспособления. Постарайтесь не повредить демпфер крутильных колебаний в ступичной части шкива.

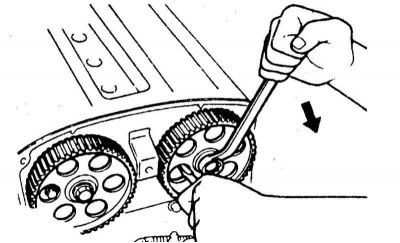

2. Распределительные валы могут блокироваться от проворачивания при отпускании болтов крепления зубчатых колес их привода через окна в торцевой части последних.
3. При установке компонентов на место проследите за правильностью совмещения установочных меток (см. Раздел Проверка состояния и замена ремня привода ГРМ в Главе Текущий уход и обслуживание). Весь крепеж затягивайте с требуемым усилием.
