Детали установки впускного трубопровода и выпускного коллектора
1 - Щуп измерения уровня двигательного масла; 2 - Опорный кронштейн вентилятора; 3 - Трубка EGR; 4 - Термозащитный экран выпускного коллектора; 5 - Выпускной коллектор; 6 - Трубка охладительного тракта/перепускной патрубок; 7 - Подъемная проушина; 8 - Генератор; 9 - Опорный кронштейн генератора с регулировочной планкой; 12 —Стойка впускного трубопровода; 13 - Сборка впускного трубопровода с воздухораспределителем; 14 - Масляный фильтр; 15 - Маслоохладитель; 16 - Датчик давления масла
Примечание. При установке затягивание болтов крепления трубопровода должно производиться строго в определенном порядке.

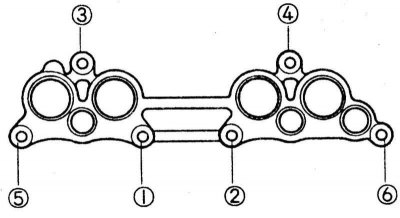

Порядок затягивания болтов крепления впускного трубопровода.
