Снятие и установка генератора (Kia Sportage NB-7)

Снятие

Все модели

1. Отсоедините отрицательный провод от батареи.

2. Если требуется, демонтируйте мешающие выполнению процедуры компоненты впускного воздушного тракта (см. Системы питания, управления двигателем/снижения токсичности отработавших газов и выпуска отработавших газов).

3. Отсоедините от генератора всю подведенную к нему электропроводку.

Бензиновые модели

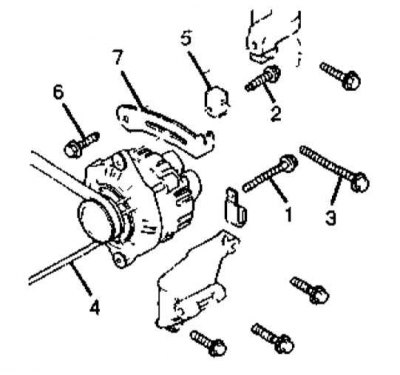

1. Отпустите осевой болт и болт крепления натяжителя.



2. Вращением регулировочного болта ослабьте натяжение приводного ремня и снимите последний со шкива генератора.

3. Окончательно вверните крепежный болт и снимите натяжитель.

4. Выверните осевой болт.

5. Отпустите болт в основании регулировочного кронштейна и разверните последний вверх.

6. Подняв генератор, извлеките его из двигательного отсека.

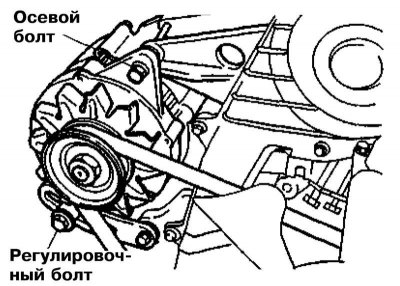

Дизельные модели

1. Отпустите осевой и регулировочный болты, разверните сборку генератора и снимите со шкива приводной ремень.


2. Отсоедините масляный и вакуумный шланги.

3. Выверните оба болта и снимите генератор.

Установка

Бензиновые модели

1. Заведите генератор на свое штатное место.

2. Свободно вверните осевой болт.

3. Разверните в штатное положение регулировочный кронштейн, опустив его не верхнюю часть генератора.

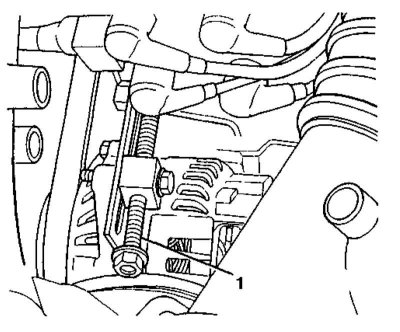

4. Посадите на регулировочный кронштейн натяжитель ремня, свободно зафиксировав его крепежным болтом.



5. Накиньте на шкив генератора приводной ремень и, вращая регулировочный болт (1), отрегулируйте усилие его натяжения в соответствии с требованиями Спецификаций Главы Системы электрооборудования двигателя.

Дизельные модели

1. Установка производится в порядке, обратном порядку демонтажа компонентов, - отрегулируйте усилие натяжения приводного ремня путем смещения сборки генератора (см. Спецификации Главы Системы электрооборудования двигателя), затем затяните с требуемым усилием осевой и регулировочный болты.

Все модели

1. Проследите за правильностью подсоединения электропроводки к клеммам генератора.
