Высота положения педали
Проверка
1. Отогните панель коврового покрытия пола в водительском ножном колодце и замерьте высоту положения колодки педальной сборки относительно пола салона. Сравните результаты измерения с требованиями Спецификаций Главы Трансмиссионная линия, в случае необходимости произведите соответствующую корректировку.

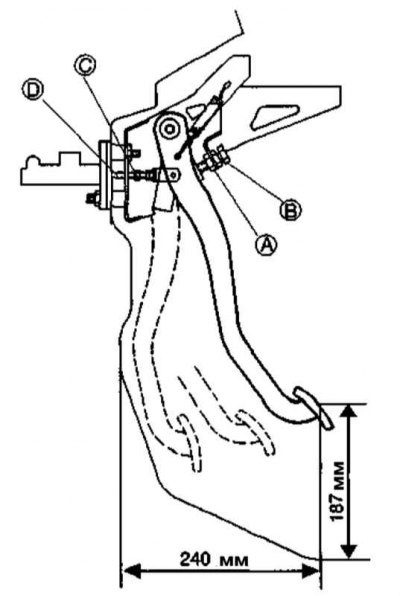

А - Упорный болт
В - Контргайка
С - Контргайка
D - Толкатель
Регулировка
Регулировка высоты положения педали сцепления производится при помощи упорного болта (А), - предварительно отпустите контргайку (В). Усилие затягивания контргайки составляет 14÷18 Нм.
Свободный ход педали
Проверка
1. Несильно прижав педаль рукой, замерьте величину ее свободного хода. Если результат измерения выходит за пределы допустимого диапазона (8÷18 мм), произведите соответствующую корректировку.
Регулировка
1. Отпустите контргайку (С) и произведите соответствующую корректировку путем вращения штока толкателя (D) поршня главного цилиндра сцепления.
2. Проверьте высоту положения отпущенной педали, в случае необходимости произведите соответствующую корректировку.
3. Не забудьте в заключение затянуть контргайку (С).
Примечание. Высота выключения сцепления должна составлять 184 мм.
