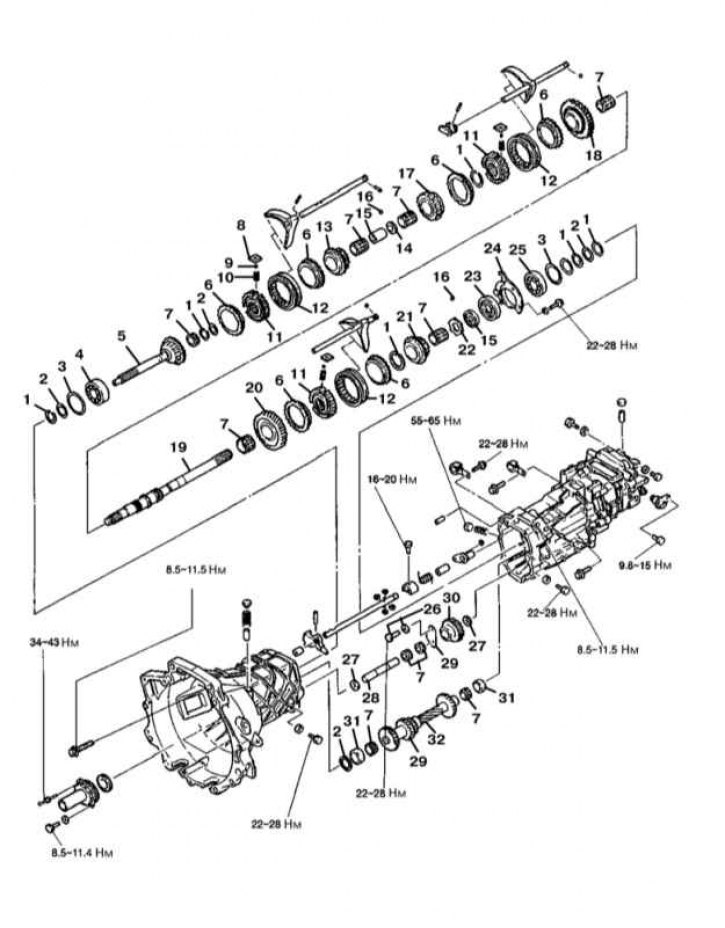

Конструкция РКПП (1 из 2)

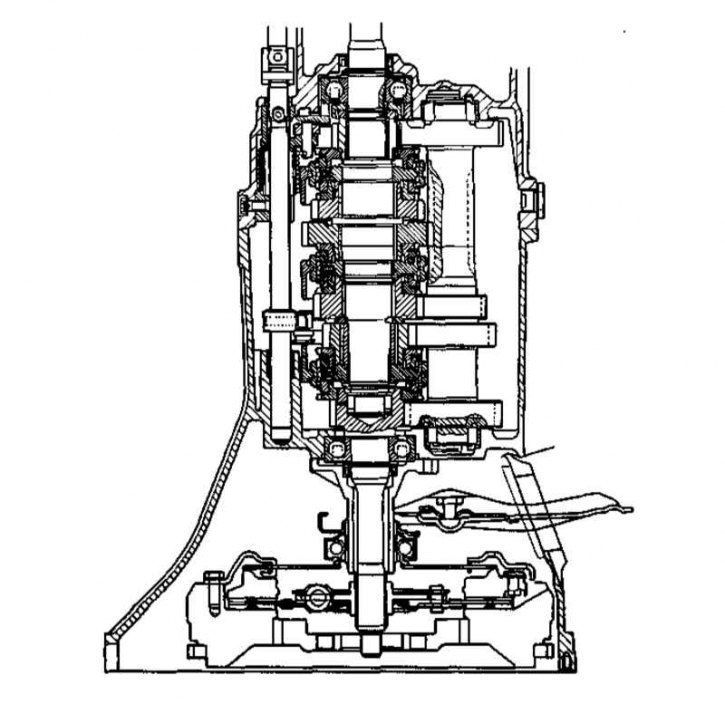

Конструкция РКПП (2 из 2)
1 - Стопорное кольцо; 2 - Упорная шайба; 3 - Регулировочное кольцо; 4 - Передний подшипник; 5 - Сборка первичного (входного) вала; 6 - Блокирующее кольцо синхронизатора; 7 - Игольчатый подшипник; 8 - Сухарь; 9 - Шариковый фиксатор; 10 - Пружина синхронизатора; 11 - Ступица скользящей муфты; 12 - Скользящая муфта синхронизатора; 13 - Шестерня 3-й передачи; 14 - Дистанционная шайба; 15 - Внутренняя обойма; 16 - Ролик; 17 - Шестерня 2-й передачи; 18 - Шестерня 1-й передачи; 19 - Вторичный (главный) вал; 20 - Шестерня задней передачи; 21 - Шестерня 5-й передачи; 22 - Регулировочная гайка; 23 - Фиксирующее кольцо; 24 - Упорная пластина; 25 - Задний подшипник; 26 - Болт с шайбой; 27 - Держатель; 28 - Промежуточный вал задней передачи; 29 - Стопорная пластина; 30 - Промежуточная шестерня задней передачи; 31 - Наружная обойма; 32 - Сборка контрприводного вала
На всех рассматриваемых в настоящем Руководстве моделях, как заднеприводных (4х2), так и полноприводных (4х4), при соответствующей комплектации устанавливается полностью синхронизированная (включая заднюю передачу) 5-ступенчатая ручная коробка переключения передач (РКПП) конструкции Getrag, обеспечивающая возможность включения пяти передних и одной задней передач.
В коробке использовано четыре шестеренчатых вала: первичный (входной), вторичный (главный), контрприводной и промежуточный задней передачи. Передний конец вторичного вала введен в игольчатый подшипник, заправленный в заднюю цапфу первичного вала. При выборе 4-й передачи ступица скользящей муфты синхронизатора обеспечивает непосредственное механическое зацепление первичного и вторичного валов с передаточным отношением 1:1. Таким образом, в постоянное редукторное зацепление с контрприводным валом входят лишь пять геликоидальных шестерен первичного вала: первой, второй, третей, пятой и задней передач.
Пять шестерен контрприводного вала являются неотъемлемой частью последнего и вращаются вместе с ним, воспринимая крутящий момент от первичного вала. Введенные в постоянное зацепление с контрприводным валом шестерни вторичного вала посажены на игольчатые подшипники, что обеспечивает независимость их вращения до момента выбора соответствующей передачи. Промежуточная шестерня задней передачи также посажена на подшипник и имеет фиксированное положение на своем валу.
Установленный на сборке центральной консоли в салоне автомобиля рычаг переключения передач подсоединен к управляющему штоку. Шток продет в верхнюю часть торцевой поверхности задней секции картера РКПП и может быть введен в зацепление с одним из трех помещающихся внутри картера оснащенных вилками штоков переключения. Вилки переключения каждого из внутренних штоков, в свою очередь, введены в зацепление со скользящими муфтами соответствующих синхронизаторов. Выбор передачи осуществляется посредством смещения требуемой муфты своей вилкой в направлении шестерни соответствующей передачи вторичного вала, при этом внутренняя зубчатая поверхность муфты выполняет роль соединительного звена, сочленяющего шестерню с посаженной на шлицы вала зубчатой ступицей синхронизатора.
Все компоненты коробки передач помещены в двухсекционный алюминиевый картер вертикального сочленения, в переднюю секцию которого введены рычаг выключения сцепления и датчик положения коленчатого вала (CKP), в задней секции на всех моделях помещается датчик-выключатель огней заднего хода. К торцевой части задней секции картера РКПП заднеприводных моделей приболчен корпус удлинения, на моделях 4 ´ 4 - картер раздаточной коробки, на которых крепится датчик скорости движения автомобиля (VSS).
Ввиду сложности конструкции РКПП, отсутствия в свободной продаже необходимых сменных внутренних компонентов и необходимости использования специального оборудования, составители настоящего Руководства не рекомендуют владельцам автомобилей самостоятельно выполнять капитальный ремонт коробки передач. Ремонт РКПП в условиях мастерской автосервиса является достаточно дорогостоящей операцией, в виду чего, имеет смысл рассмотреть альтернативные варианты замены вышедшего из строя блока новым или восстановленным. Любую полезную информацию по ремонту и замене трансмиссии можно получить на фирменных СТО компании KIA.
Вне зависимости от выбранного способа устранения проблем (ремонт или замена), самостоятельный демонтаж коробки с автомобиля позволит существенно сократить материальные затраты.
