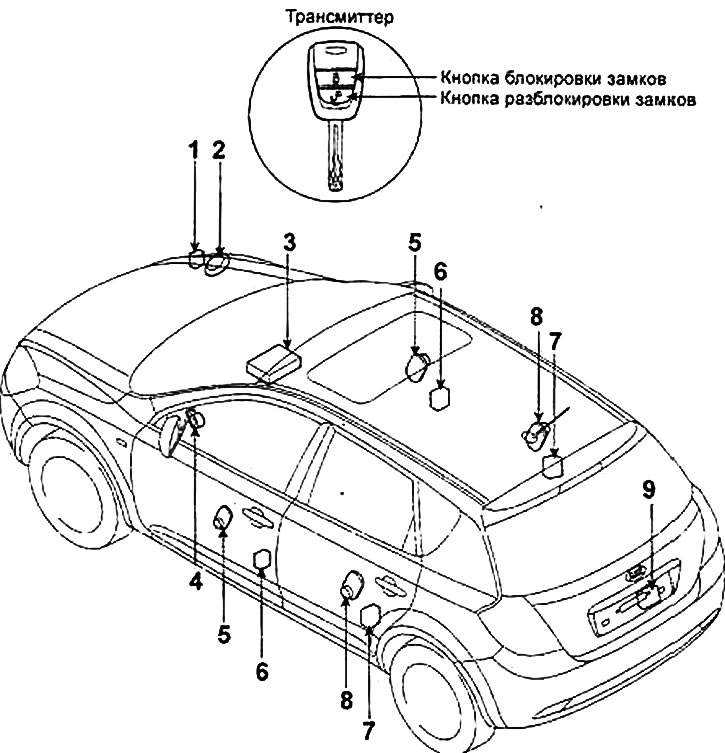

Разположение на елементите на дистанционното управление на заключване и алармената система против кражба: 1 - краен превключвател на капака; 2 - звук на аларма против кражба; 3 - блок за управление; 4 - ключ за заключване; 5 - краен превключвател на предната врата: 6 - превключвател за задвижване и заключване на предната врата; 7 - задвижване и ключ за заключване на задната врата; 8 - краен превключвател на задната врата; 9 - задвижване и превключвател за заключване на ключалката на вратата на багажника.
Описание
Алармената система против кражба се активира, когато вратите, капакът и вратата на багажника са затворени и заключени.
Когато ключът е в ключа за запалване, алармата против кражба не работи.
Ако вратите са били заключени с дистанционното управление, използвайте и дистанционното управление, за да отключите вратите.
Режимът за сигурност на автомобила ще се активира в следните случаи:
- при отваряне на вратата;
- при отваряне на задната врата;
- при отваряне на капака.
Алармата против кражба ще звучи и свети за 30 секунди или докато не бъде изключена от водача.
Режим на включване
Когато превключвателят за запалване е в положение LOCK и ключът е изваден от ключа за запалване, мигачите (предупредителните светлини за опасност) ще мигат веднъж, когато се случи следното:
- предният капак, вратата на багажника и вътрешните врати се затварят и ключалките се заключват с помощта на дистанционното управление;
- вратите бяха отключени с дистанционното управление, но вратите не се отваряха или отваряха и се затваряха отново. Ако не отворите вратите на автомобила или вратата на багажника в рамките на 30 секунди, всички врати ще бъдат заключени отново и системата против кражба ще се активира автоматично.
Ако която и да е врата на автомобила (включително вратата на багажника) бъде отворена преди да са изтекли 30 секунди след включването на системата, системата против кражба ще се върне в състояние "Изключено", което елиминира възможността за фалшива аларма.
Режим на подаване на тревожно сигнал
Алармата се задейства в следните случаи:
- някоя от страничните врати (или вратата на багажника) е отворена без използване на дистанционното управление, докато алармата е била активирана с помощта на дистанционното управление;
- при отваряне на капака.
Алармата против кражба издава звукови и светлинни сигнали в продължение на 30 секунди.
Режим на дезактивиране
Режимът за сигурност на автомобила ще бъде деактивиран в следните случаи:
- когато натиснете бутон на дистанционното управление. След като натиснете бутона за отключване на вратата, трябва да отворите вратите в рамките на 30 секунди, в противен случай всички врати ще бъдат автоматично заключени и автомобилът ще бъде активиран отново.
- ключът в ключа за запалване е в положение ON.
Алармата ще бъде деактивирана в следните случаи:
- е натиснат бутонът за заключване или отключване на дистанционното управление;
- ключът в ключа за запалване е в положение ON за повече от 30 секунди;
- двигателят стартира и ключът в ключа за запалване се премества в подходящата позиция.
Проверка на звуковия сигнал
Проверете непрекъснатостта между контактите на съединителя.
1. Трябва да има непрекъснатост между щифтове 3 и 11 на конектора, докато захранването и заземяването са свързани към щифтове 11 и 12 на ICM-A.
2. Не трябва да има непрекъснатост между щифтове 3 и 11 на конектора, докато захранването е изключено.

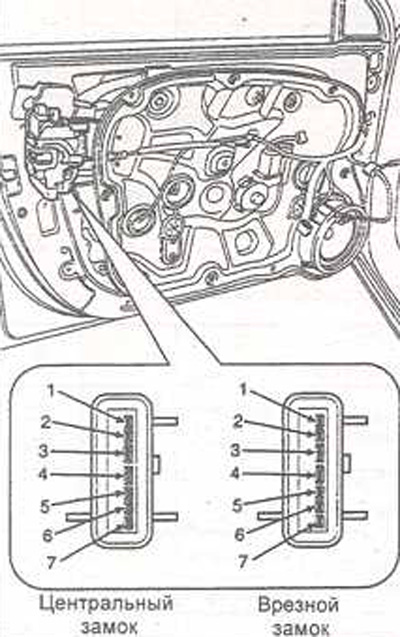

Проверка на задвижващия механизъм на ключалката на предната врата
1. Свалете тапицерията на предната врата.
2. Свалете модула на предната врата.

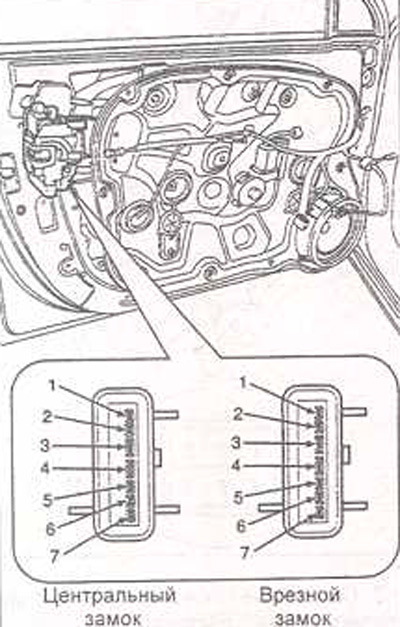

3. Изключете електрическите конектори от задвижващия механизъм на ключалката на предната врата.

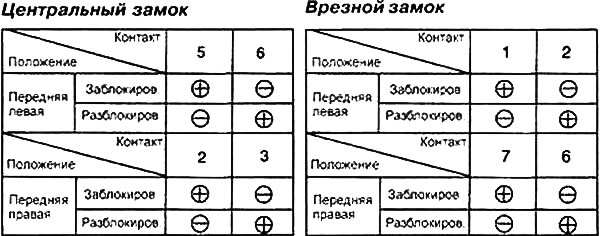

4. Проверете работата на задвижването, като свържете захранването и заземяването в съответствие със следните таблици, за да избегнете повреда на задвижването, подавайте напрежение само за кратко време.

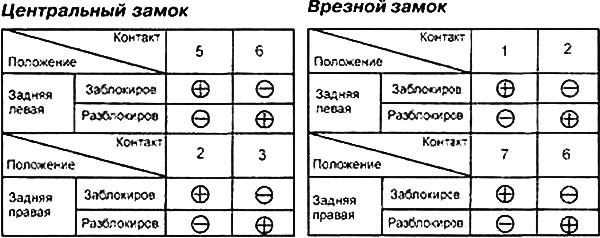

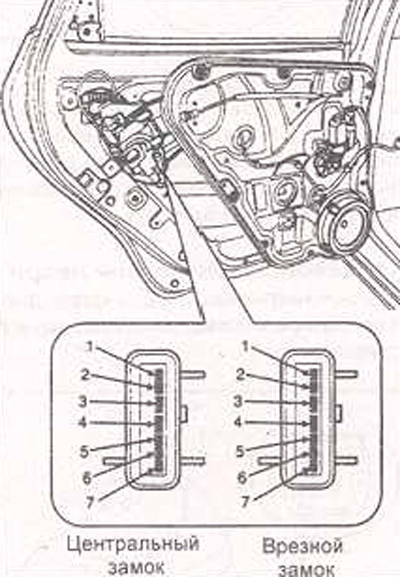

Проверка на задвижващия механизъм за заключване на задната врата
1. Отстранете тапицерията на задната врата.
2. Свалете модула на задната врата.

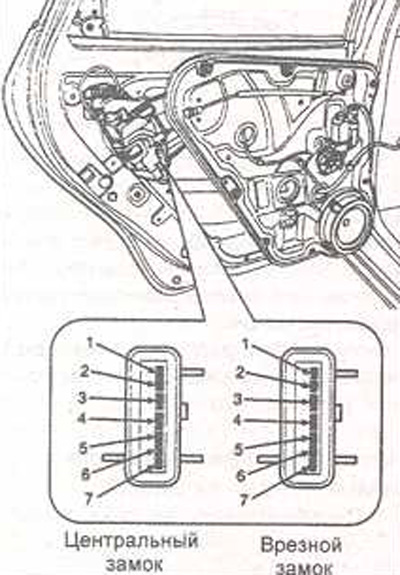

3. Разкачете електрическите конектори от задвижващия механизъм за заключване на задната врата.
4. Проверете работата на задвижването, като свържете захранването и заземяването според следните таблици. За да предотвратите повреда на задвижващия механизъм, подайте захранване само за кратко. Ако задвижващият механизъм за заключване на задната врата не работи правилно, сменете го.

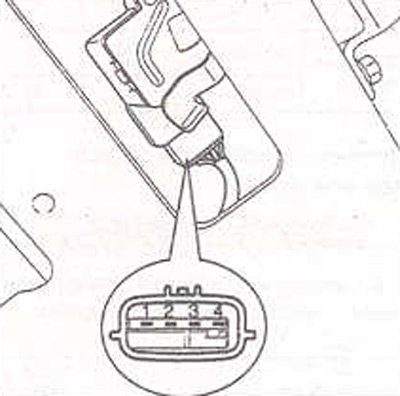

Проверка на задвижващия механизъм на ключалката на задната врата
1. Отстранете тапицерията на задната врата.
2. Изключете електрическия конектор от задвижващия механизъм на ключалката на задната врата.
3. Проверете работата на устройството, като свържете захранване към щифт 2 на конектора и заземяване към щифт 4 на конектора и устройството трябва да отключи ключалката на вратата. За да предотвратите повреда на устройството, подавайте напрежение само за кратки периоди от време.
Ако задвижващият механизъм за заключване на вратата на багажника не работи правилно. сменете го.
Проверка на ключа за заключване на предната врата
1. Свалете тапицерията на предната врата.
2. Свалете модула на предната врата.

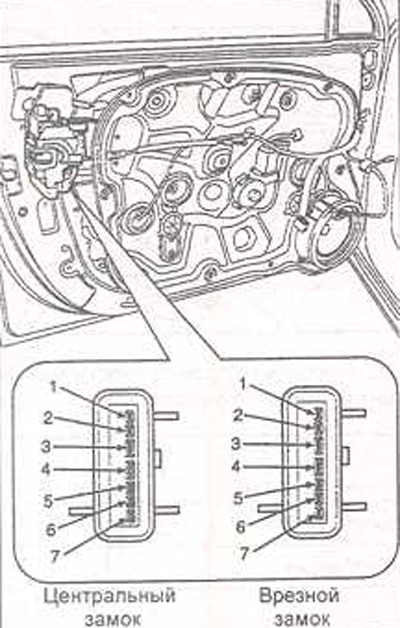

3. Свържете електрическите съединители от задвижването на ключалката на предната врата.

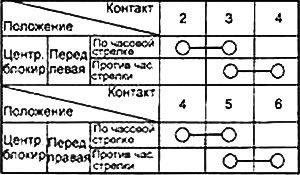

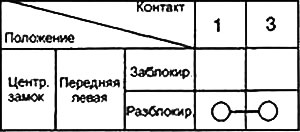

4. Като поставите и завъртите ключа, проверете непрекъснатостта между контактите на съединителя във всяка позиция на превключвателя.
Проверка на ключа за заключване на задната врата
1. Отстранете тапицерията на задната врата.
2. Свалете модула на задната врата.
3. Разкачете електрическите конектори от задвижващия механизъм за заключване на задната врата.
4. Проверете непрекъснатостта между контактите на конектора във всяка позиция на превключвателя.

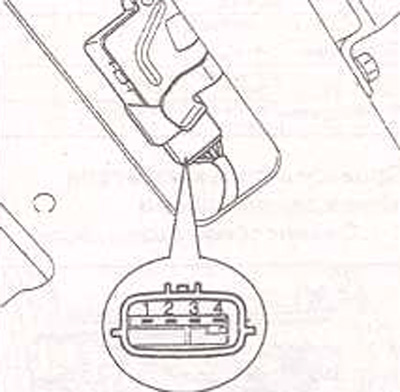

Проверка на ключа за заключване на вратата на багажника
1. Отстранете тапицерията на задната врата.
2. Разкачете конектора от задвижващия механизъм на ключалката на задната врата.
3. Проверете непрекъснатостта между контактите на съединителя във всяка позиция на превключвателя. В положение на блокиране не трябва да има проводимост, но в положение на отблокиране трябва да има проводимост.
Краен изключвател на вратата

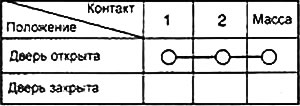

Отстранете крайния изключвател на вратата и проверете непрекъснатостта между неговите контакти.

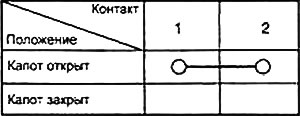

Краен превключвател на капака

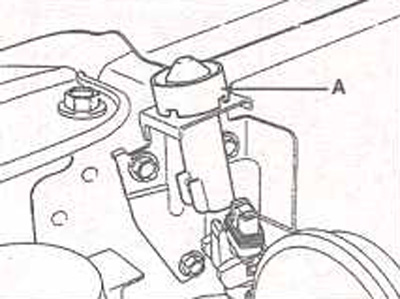

1. Изключете електрическия конектор от превключвателя на капака (A).
2. Проверете непрекъснатостта между контактите на превключвателя.

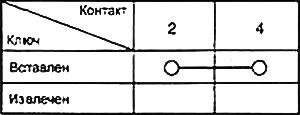

Ключ за предупреждение за присъствие
1. Отстранете долната облицовка на арматурното табло.

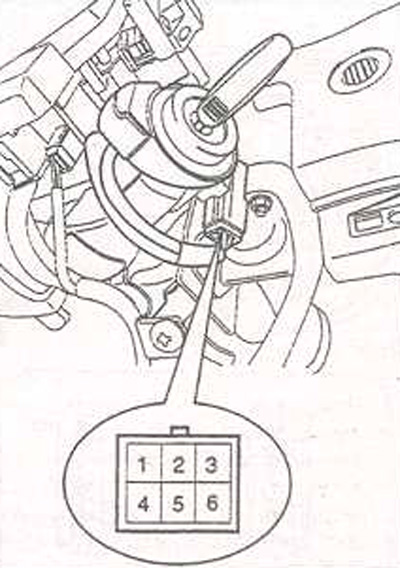

2. Изключете 6-пиновия конектор от превключвателя за наличие на ключ.
3. Проверете непрекъснатостта между контактите на превключвателя.
Проверка на звуковия сигнал

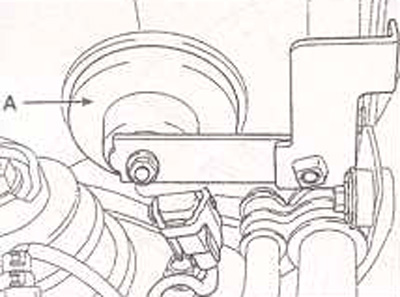

1. Отстранете болта, разкачете конектора и отстранете клаксона (A).
2. Проверете работата на клаксона, като свържете положителния полюс на батерията към щифт 1 на конектора и отрицателния полюс към щифт 2 на конектора.
3. При свързване на батерията към контактите на конектора трябва да се чуе звуков сигнал, в противен случай сменете звуковия сигнал.
