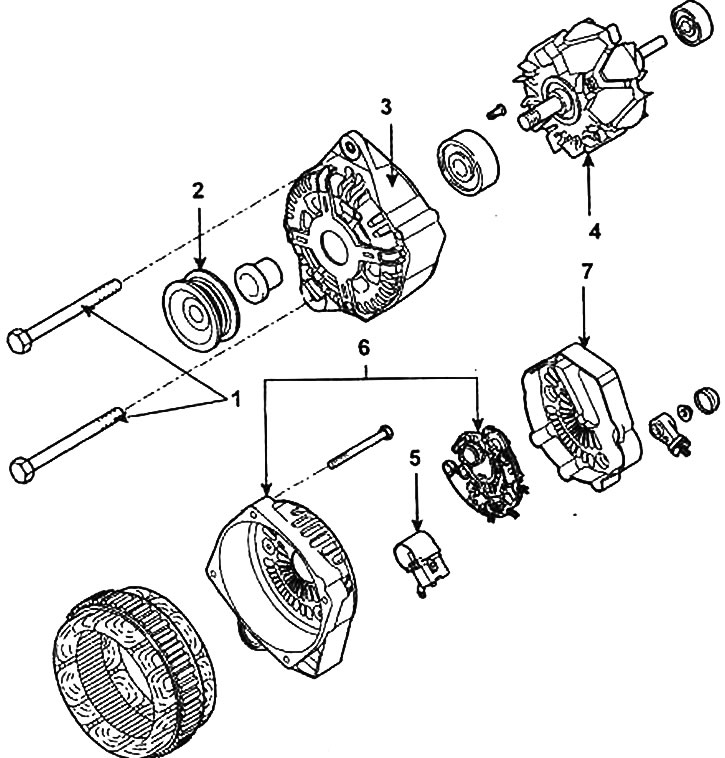

1.6L дизелов двигател генератор: 1 - болтове, 32,8-58,8 Nm; 2 - макара; 3 - преден капак; 4 - ротор; 5 - токоизправител; 6 - регулатор на напрежението; 7 - заден капак.
Разглобяване

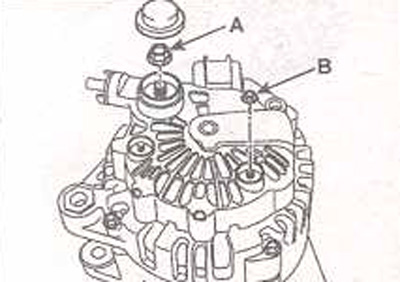

1. Отстранете изолатора, развийте гайката, закрепваща проводника към клема B (A) и развийте гайките (B), закрепващи капака.

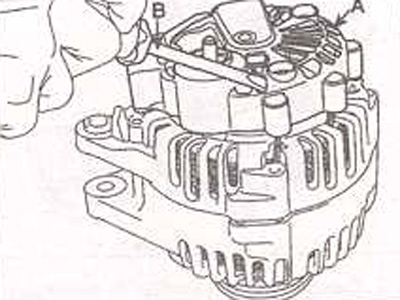

2. Като използвате отвертка като лост, отстранете задния капак (A) на генератора.

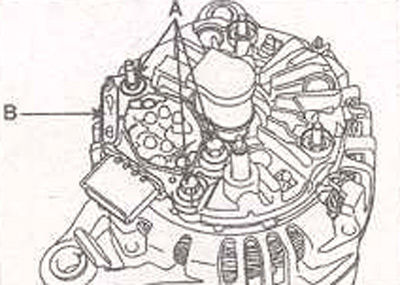

3. Отстранете болтовете (A) и държача на четката (B).

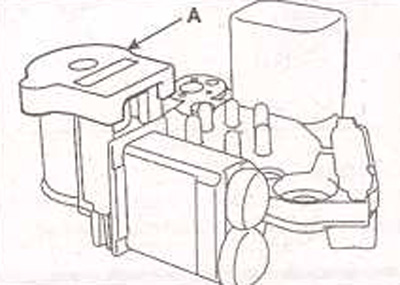

4. Отстранете водача на плъзгащия пръстен (A)

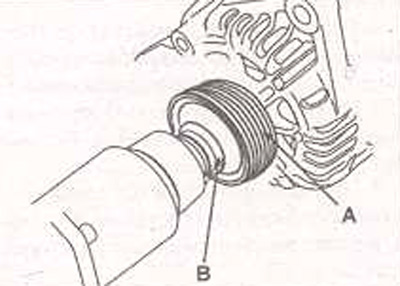

5. Специален инструмент (09373-27000) (B) Свалете ролката (A).

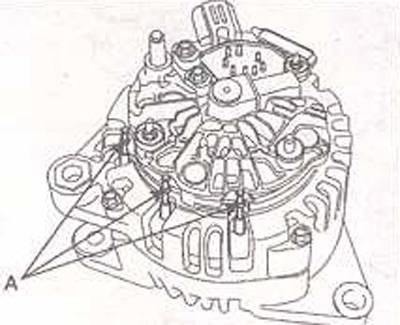

6. Разпоете 3-те проводника (A) на намотката на статора.

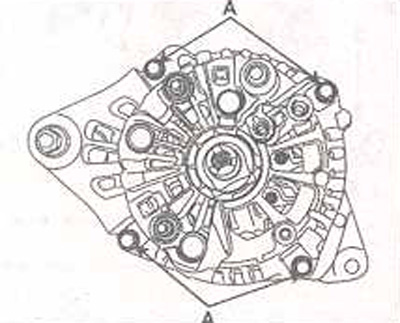

7. Отстранете 4-те свързващи болта.

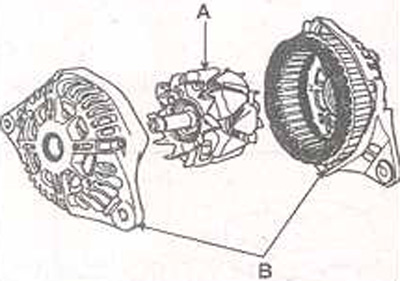

8. Отстранете ротора (A) от капаците (B) на генератора.
Сглобяване
1. Генераторът се сглобява в реда, обратен на разглобяването.
