Оттегляне

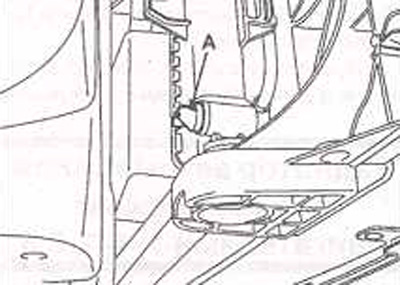

1. За да ускорите източването на охлаждащата течност, свалете капачката на радиатора.
2. Разхлабете пробката за източване (А) и източете охлаждащата течност от охладителната система на двигателя. Изключете горния и долния маркуч от радиатора.

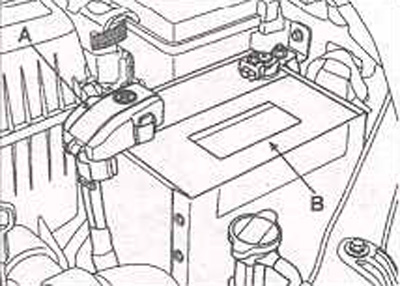

3. Изключете кабелите (А) от клемите на батерията и извадете батерията (IN).

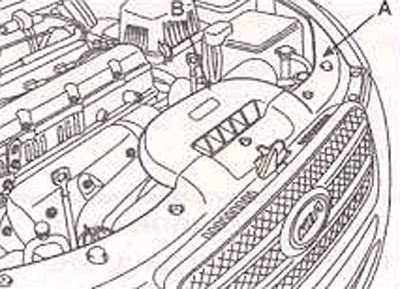

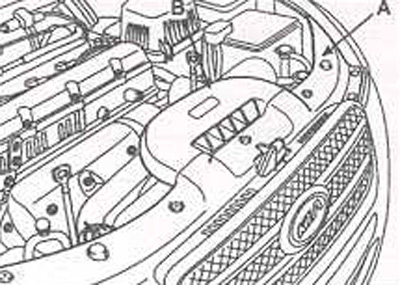

4. Отстранете горния капак (А) с предна броня и въздуховод (IN).

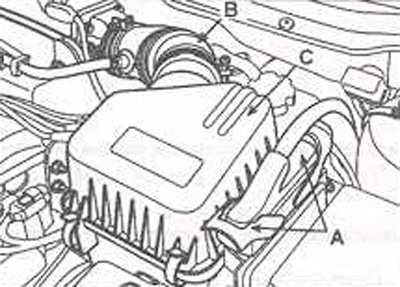

4. Отстранете въздушния филтър.
- 1) Изключете електрическите съединители от блока за управление на двигателя PCM (А).
- 2) Изключете въздушната тръба (IN).
- 3) Отстранете въздушния филтър (СЪС).

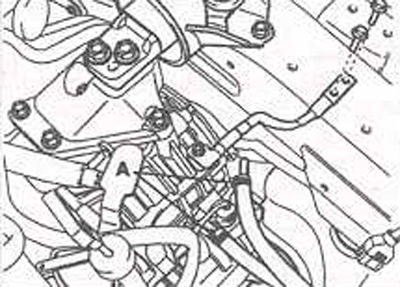

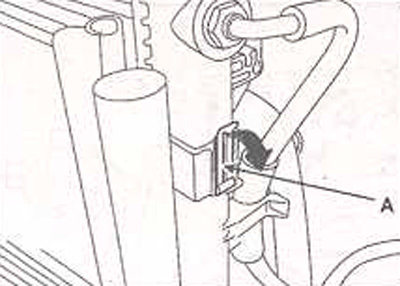

6. Разкачете маркучите (А) охлаждане на трансмисионната течност.

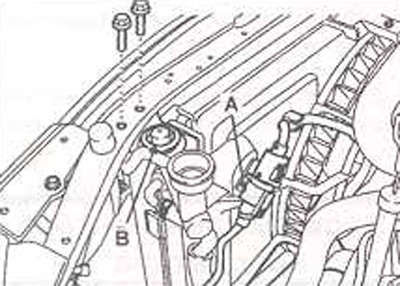

7. Изключете конектора (А) от двигателя на вентилатора и отстранете скобата (IN).

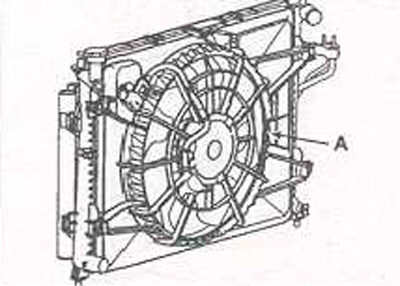

8. Свалете вентилатора на радиатора (А).
9. Разкачете конзолата на кондензатора и отстранете радиатора от автомобила.
Инсталация
1. Инсталирайте радиатора.

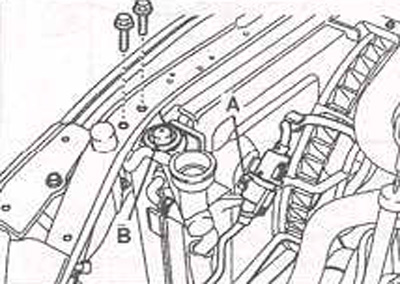

2. Свържете електрическия конектор (А) към двигателя на вентилатора и монтирайте конзолата на радиатора (IN).
3. Свържете маркучите (А) охлаждане на трансмисионната течност.

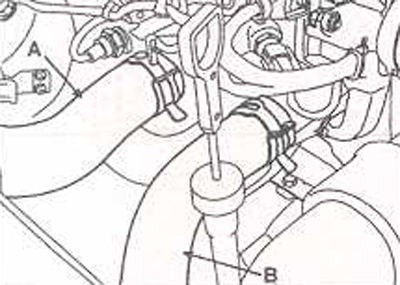

4. Свържете горната част (А) и по-ниски (IN) радиаторни маркучи.
5. Инсталирайте въздушния филтър.
6. Поставете горния капак (А) предна броня и въздуховод (IN).
7. Поставете батерията и свържете проводниците към клемите на батерията.
8. Налейте необходимото количество охлаждаща течност в охладителната система.
