Бележки:
- Почистете всички части преди монтажа.
- Нанесете тънък слой двигателно масло върху всички плъзгащи се повърхности.
- Сменете всички уплътнения и О-пръстени.
1. Монтирайте вентилите.
- 1) Монтирайте пружинната седалка.
- 2) SST устройство (09222-29000) монтирайте масленото уплътнение.
Бележки:
- Не използвайте повторно свалени преди това маслени уплътнения.
- Неправилното монтиране на масленото уплътнение може да доведе до изтичане на масло от двигателя през водача на клапана.
Внимание! Масленото уплътнение на всмукателния клапан е различно от масленото уплътнение на изпускателния клапан, така че не ги смесвайте, когато монтирате.
- 3) Монтирайте клапана, пружината на клапана и фиксатора на пружината.
Забележка. Пружините трябва да се монтират с емайлирана страна, обърната към пружинните пластини.

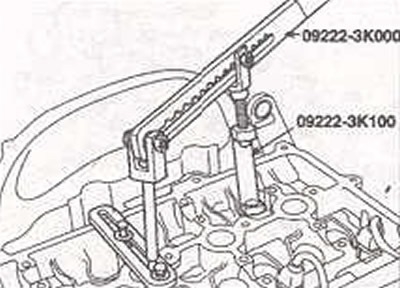

- 4) С помощта на специалния инструмент SST (09222-3K000, 09222-ZK100) компресирайте пружината. Инсталирайте крекерите и отстранете специалното устройство за компресиране на пружината.

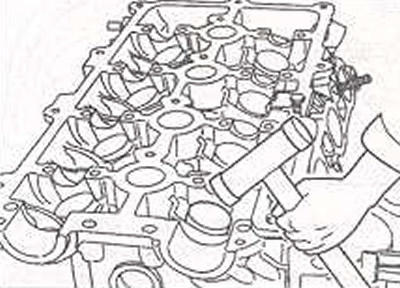

3. Използвайки пластмасов чук или дръжката на чук, ударете края на стеблото на клапана няколко пъти, за да сте сигурни, че крекерите са на мястото си.
4. Монтирайте накрайниците на клапаните и се уверете, че се въртят гладко.
Забележка. Инсталирайте крановете на клапаните на първоначалните им места.
