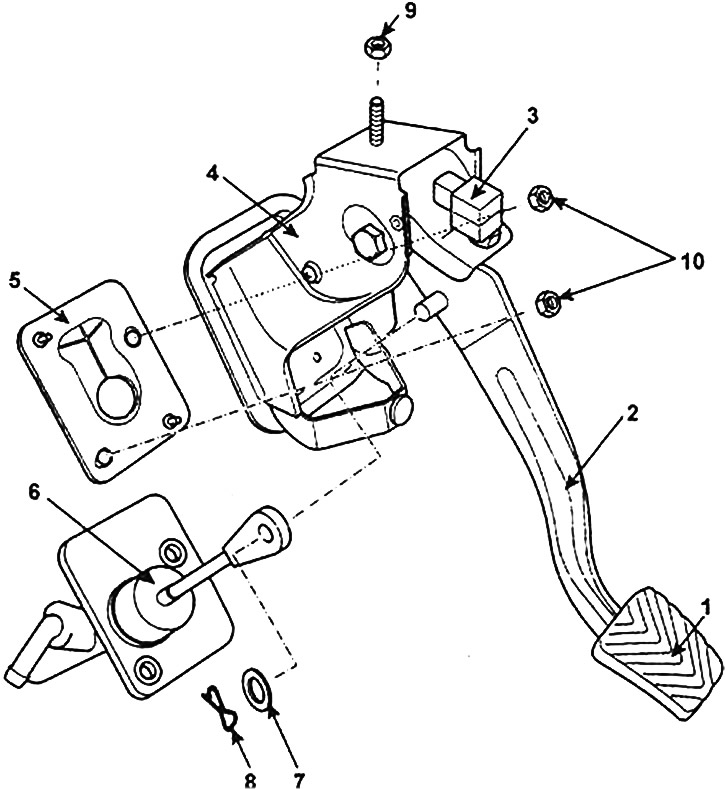

Педала на съединителя: 1 - опорна платформа за педали; 2 - педал на съединителя; 3 - ключ за блокиране на ключа за запалване; 4 - педал на съединителя; 5 - капак за прах; 6 - главен цилиндър на съединителя; 7 - шайба; 8 - щифт; 9 - гайка, 6-8 Nm; 10 - гайка, 17-26 Nm.
Оттегляне
1. През обезвъздушителния клапан (А) източете спирачната течност.

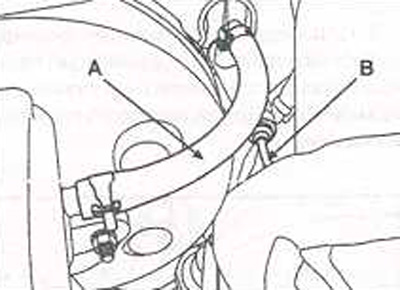

2. Свалете гъвкавия маркуч (А), свързване на главния цилиндър на съединителя към резервоара на хидравличната спирачка.

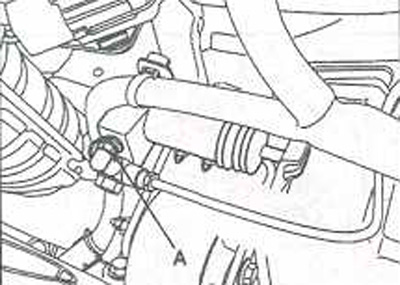

3. Откачете тръбата (IN) от главния цилиндър на съединителя.
4. Разкачете двата конектора от превключвателя за блокиране на ключа за запалване.

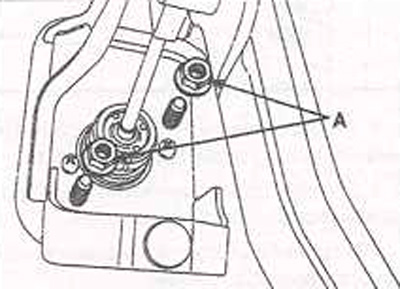

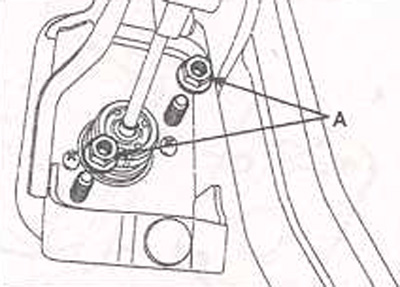

5. Отстранете две гайки (А) скоба на педала на съединителя.

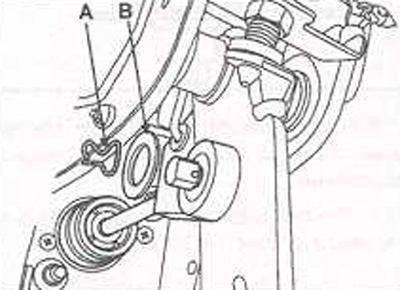

6. Отстранете шплинта (А), пералня (IN) и изключете тласкача на главния цилиндър на съединителя от педала.
7. Отстранете винтовете или гайките, закрепващи главния цилиндър на съединителя към педалния възел.
Преглед
1. Проверете рамото на педала и втулките за износване.
2. Проверете педала на съединителя за липса на огъване и деформация.
3. Проверете възвратната пружина за повреда и загуба на еластичност.
4. Проверете основната платформа на педала на съединителя за липса на повреди и износване.

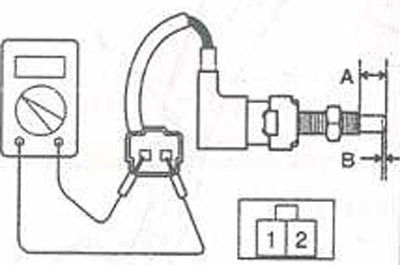

5. Проверете проводимостта между контактите на ключа за блокиране на ключа за запалване. Когато стеблото на превключвателя е натиснато, трябва да има проводимост между щифтове 1 и 2, а когато стеблото е освободено, не трябва да има проводимост. Ако проводимостта не е необходимата, сменете превключвателя.
Пълен ход (А): 12,0±0,3 mm Точка на превключване (IN): 2,0±0,3 мм.
Инсталация

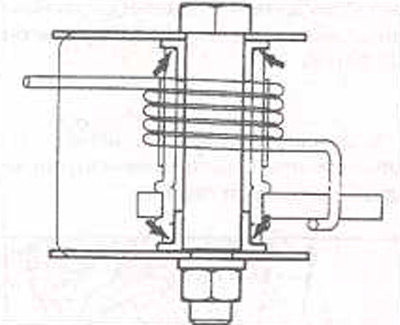

1. Смажете педала на съединителя и втулките с препоръчания материал.
2. Монтирайте винтовете или гайките, закрепващи главния цилиндър към модула на педала на съединителя.
3. Смажете шплинта с препоръчания материал (А) и шайба (IN).
4. Свържете тласкача към педала на съединителя и го закрепете с шайба (IN) и шплент (А).
5. Завийте гайките (А) крепежни елементи на педала на съединителя и ги затегнете до необходимия въртящ момент. Момент на затягане: 17-26 Nm.

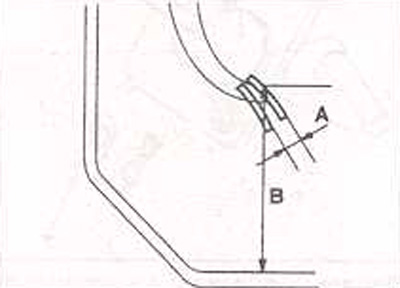

6. Регулирайте височината на монтаж и свободния ход на педала на съединителя и затегнете контрагайката.
Свободен ход на педала на съединителя (А): 6-13 мм.
Височина на монтаж на педала на съединителя (IN): 182.8 mm.
7. Свържете гъвкав маркуч към главния цилиндър (А), свързване на главния цилиндър на съединителя към резервоара на хидравличната спирачка.
8. Свържете тръбата (IN) съединител към главния цилиндър на съединителя.
9. Напълнете спирачна течност в хидравличното задвижване на съединителя.
10. Отстранете въздуха от задвижващия механизъм на хидравличния съединител.
