Предупреждения!
- За да не надраскате калниците на колата си, покрийте ги с калъфи
- За да предотвратите повреда на електрическите конектори, разкачете ги много внимателно.
- За да предотвратите неправилни връзки, маркирайте всички съединители и маркучи, преди да ги разкачите.
Всички модели
1. Свалете капака от двигателя.

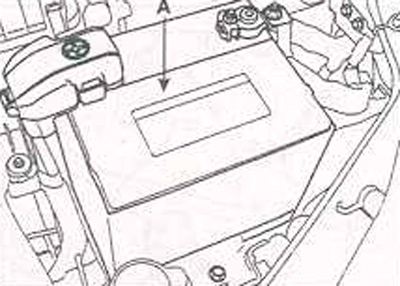

2. Разкачете кабелите от клемите на акумулатора и извадете акумулатора от автомобила (A).
Скоростна кутия M5CF1
3. Разхлабете скобата (A), разкачете кабела на ускорителя (B) и свалете капака на въздушния филтър (C).
4. Откачете маркуча за всмукване на въздух (A).
5. Изключете електрическия конектор (A) от ECM и отстранете корпуса на въздушния филтър (B).
Скоростна кутия M5CF2 и M5CF3
6. Отстранете маркуча за всмукване на въздух (A).
Скоростна кутия M5CF2
7. Разхлабете скобата (A), разкачете електрическия конектор (B) от ECM и отстранете въздушния филтър (C).
Скоростна кутия M5CF3
8. Изключете електрическия съединител (A) от измервателя на въздушния поток AFS, разхлабете скобата (B), разкачете електрическия съединител (C) от ECM и отстранете въздушния филтър (D).
Всички модели
9. Отстранете болта и изключете заземяващия проводник на трансмисията (A).
10. Изключете електрическия конектор (A) от сензора за скорост на автомобила и интегрирания превключвател за светлини за заден ход.
11. Отстранете пружинните скоби (A), скобите (B) и изключете кабелите за превключване и избор на предавка (C) от трансмисията.
12. Отстранете скобата (A) за кабелите за превключване и селектор.
13. Специален инструмент (09200-38001) подпрете двигателя и скоростната кутия, така че теглото им да се поддържа от специален инструмент.
14. Отстранете болтовете (B), закрепващи стартера и горните болтове (A), закрепващи трансмисията към двигателя.
15. Свалете четирите болта (A) и монтажната скоба на трансмисията.
16. Отстранете болта (A), закрепващ кардана на кормилната колона.
17. Вдигнете колата.
18. Отстранете предните колела.
19. Развийте гайките и разкачете сферичните шарнири на долните рамена, връзките на стабилизиращата щанга и сферичните шарнири на краищата на напречната щанга.
20. Свалете долните калници (A и B).
Скоростна кутия M5CF2
21. Отстранете болтовете (A и B), закрепващи опорната скоба на захранващия блок.
Всички модели
22. Отстранете гумените закачалки (A) на изпускателната система.
23. Крик с монтиран върху него специален инструмент (09624-38000) подпрете рамката (A) и отстранете монтажните болтове.
24. Отстранете скобите (A и B).
25. Разкачете задвижващите валове (A и B) от скоростната кутия, като поставите лост между вътрешната CV връзка на задвижващия вал и скоростната кутия и леко ударете лоста, за да извадите задвижващия вал от скоростната кутия.
Скоростна кутия M5CF3
26. Отстранете предпазителя на масления съд (A).
27. Отстранете маркуча на междинния охладител на въздуха за зареждане (A).
Всички модели
28. Отстранете цилиндъра за освобождаване на съединителя (A).
29. Докато поддържате трансмисията с крик, отстранете долните болтове (A и B), закрепващи трансмисията към двигателя.
30. Внимателно спуснете бавно трансмисията и я извадете изпод автомобила.
Внимание! Когато демонтирате скоростната кутия, не повреждайте съседните компоненти и купето на автомобила.
