Панел на капака на багажника
1. Отстранете тапицерията на капака на багажника.
1) Отстранете 14 капачки.
2) Разхлабете винта на дръжката.
3) Отстранете облицовката на капака на багажника.
2. Отстранете кабелния сноп на капака на багажника.
1) Изключете електрическия конектор на капака на багажника.
2) Отстранете кабелния сноп на капака на багажника.
3. Свалете капака на багажника.
1) Извийте 4 болта на капака за закрепване на багажника към пантите.
2) Свалете панела на капака на багажника.
4. Монтажът се извършва в реда, обратен на демонтирането.
Панта на капака на багажника
1. Свалете торсионната греда на пантата на капака на багажника.

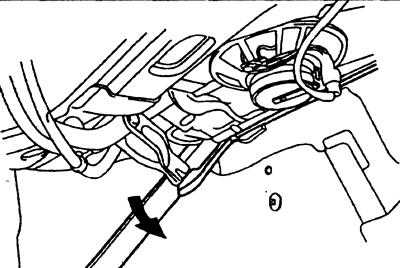

1) Гаечен ключ (09861-22000) отстранете торсионната греда, както е показано на фигурата.
2. Отстранете тапицерията на задния багажник.
1) Отстранете декоративния капак и отстранете винта.
2) Отстранете тапицерията на задния багажник.
3. Освободете стопера и отстранете възглавницата на задната седалка.
4. Премахнете облегалката на облегалката.
1) Извийте 4 болта за закрепване на гърба на облегалката.
- Момент на затягане: 17-26 Nm
2) Извадете предпазния колан от водача на колана.
3) Натиснете ключалките и свалете облегалката на седалката.
5. Отстранете 6 капачки и отстранете тапицерията на задния рафт.
6. От двете страни на автомобила отстранете 6-те болта, закрепващи пантите на капака на багажника.
7. Отстранете пантите на капака на багажника.
8. Монтажът се извършва в реда, обратен на демонтирането.
