Забележка.
- Замърсените спирачни накладки или спирачни барабани ще намалят спирачната ефективност.
- Блокирайте предните колела на превозното средство, преди да повдигнете задната част на превозното средство.
1. Повдигнете задната част на автомобила и го закрепете върху стойки. Свалете задното колело.
2. Освободете ръчната спирачка и свалете спирачния барабан.
Забележка. Ако спирачният барабан се сваля трудно, завийте равномерно болтовете в отворите с резба за монтажните винтове на спирачния барабан.

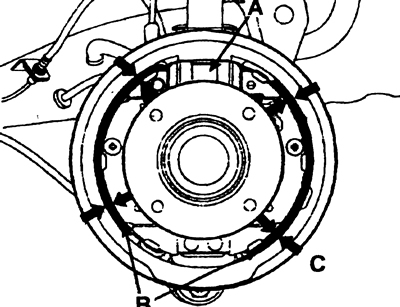

3. Проверете работещия спирачен цилиндър (А) за изтичане на спирачна течност.
4. Проверете спирачните накладки (IN) за разцепване, изгаряне, износване и замърсяване.
5. Измерете дебелината (СЪС) накладки за спирачни накладки, не вземайте предвид дебелината на металната основа на накладките.
- Дебелина на спирачната накладка: 4,5 мм
- Минимално допустима дебелина на спирачните накладки: 1,0 мм
6. Сменете всички спирачни накладки на една ос на превозното средство, дори ако само една накладка е с дебелина, която е по-малка от максимално допустимата.
7. Проверете лагерите на задните колела за хлабина и задръстване.

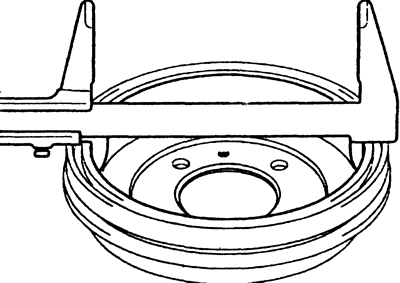

8. Използвайте шублер, за да измерите вътрешния диаметър на спирачния барабан.
- Номинален диаметър: 203,2 мм
- Максимален диаметър: 205,2 мм
Внимание. Спирачните барабани трябва да бъдат с еднакъв вътрешен диаметър и едновременно с отвори. Никога не превишавайте максималния диаметър, посочен върху барабана.
9. Сменете спирачния барабан, ако вътрешният диаметър на барабана надвишава ограничението.
10. Проверете спирачния барабан за прорези, канали и пукнатини.
