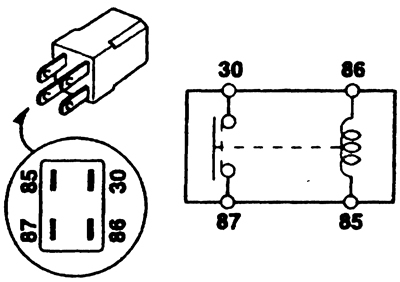

Тест на релето (тип А)
Проверете за непрекъснатост между контактите на релето.
1. При подаване на напрежение от клемите на батерията към контактите 85 и 86 на релето трябва да има проводимост между контактите 30 и 87.
2. Когато напрежението е изключено от контакти 85 и 86 на релето между контакти 30 и 87 не трябва да има проводимост.
![](http://www.kmanual.net/img/cerato/2624.jpg)

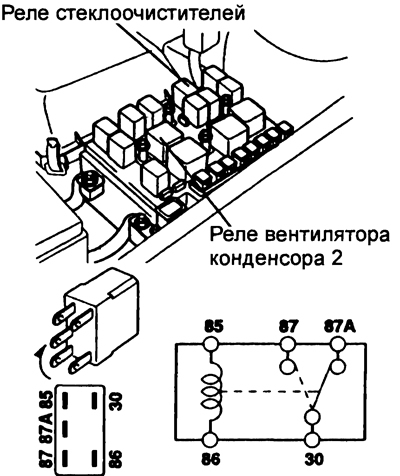

Тест на релето (тип Б)
Проверете за непрекъснатост между контактите на релето.
1. Когато се подава напрежение от клемите на батерията към контакти 85 и 86 на релето, трябва да има непрекъснатост между контакти 30 и 87 и не трябва да има проводимост между контакти 30 и 87A.
2. Когато напрежението е изключено от контактите 85 и 86 на релето, между контактите 30 и 87 не трябва да има проводимост, а между контактите 30 и 87A трябва да има проводимост.
![](http://www.kmanual.net/img/cerato/2625.jpg)

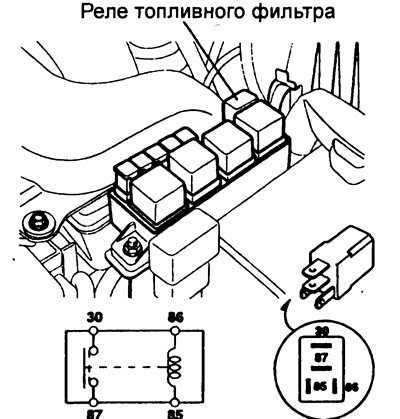

Тест на релето (тип С)
Проверете за непрекъснатост между клемите на релето.
1. При подаване на напрежение от клемите на батерията към контактите 85 и 86 на релето трябва да има проводимост между контактите 30 и 87.
2. Когато напрежението е изключено от контакти 85 и 86 на релето между контакти 30 и 87 не трябва да има проводимост.
![](http://www.kmanual.net/img/cerato/2626.jpg)

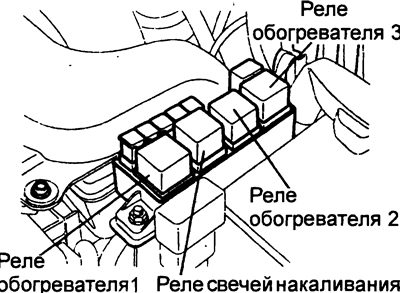

Тест на релето (тип D)
Проверете за непрекъснатост между клемите на релето.
1. При подаване на напрежение от клемите на батерията към контактите 85 и 86 на релето трябва да има проводимост между контактите 30 и 87.
2. Когато напрежението е изключено от контакти 85 и 86 на релето между контакти 30 и 87 не трябва да има проводимост.
![]() | ![]() |
