Оттегляне
1. Източете охлаждащата течност от охладителната система на двигателя.

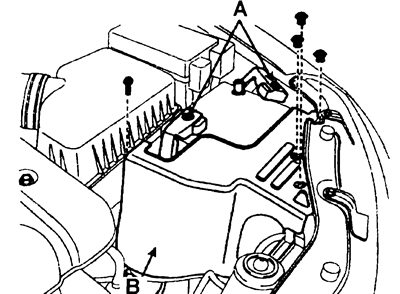

2. Изключете кабелите от клемите на батерията (А) и отстранете топлинния щит (IN).
3. Отстранете батерията и тавата на батерията.

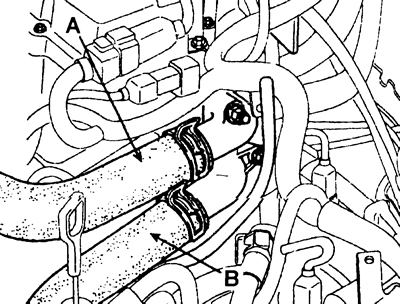

4. Разкачете горната част (А) и по-ниски (IN) маркучи.

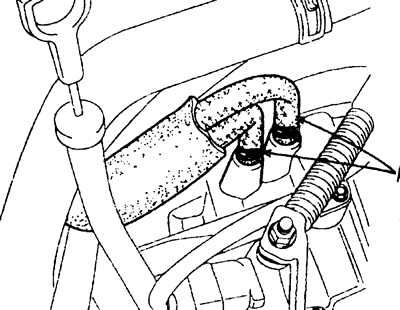

5. Разкачете маркучите (А) от масления радиатор.
Внимание. За да предотвратите навлизането на мръсотия или вода в трансмисионната течност на трансмисията, затворете ги с подходящи тапи.
6. Изключете конектора от двигателя на вентилатора.
 |  |
7. Свалете радиатора.

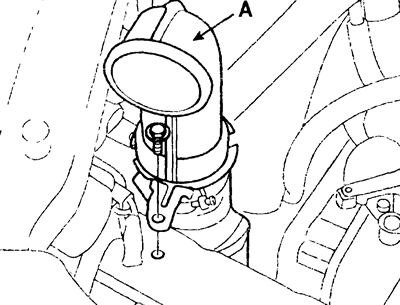

1) Отстранете канала (А).

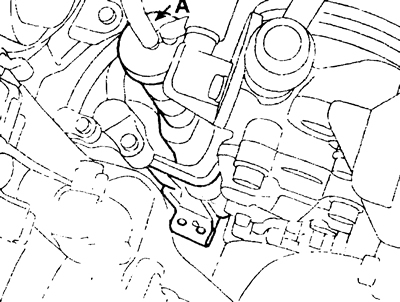

2) Отстранете разширителния резервоар (А) и го преместете настрани.
3) Развийте болтовете и отхвърлете радиатора от кондензатора.

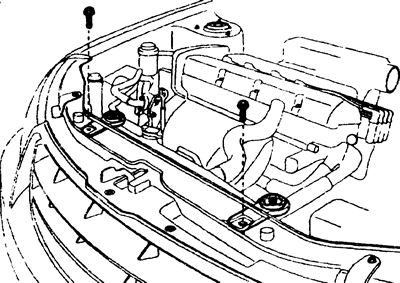

8. Развийте болтовете, отстранете горните рамена на закрепването на радиатора и вземете радиатора.

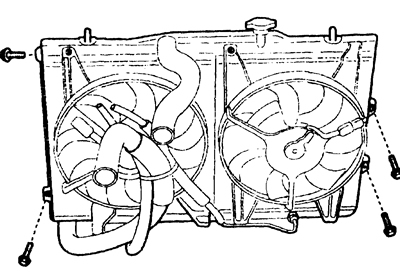

9. Отстранете вентилатора на радиатора от радиатора.
Инсталация
1. Монтирайте вентилатора на радиатора към радиатора.
2. Монтирайте радиатора в кондензатора на климатика. Монтажът се извършва в ред, обратен на демонтаж.
3. Свържете съединителя на двигателя на вентилатора.
4. Свържете горния и долния маркуч на радиатора.
5. Напълнете охладителната система с необходимото количество необходимата охлаждаща течност.
6. Стартирайте двигателя и го оставете да работи, докато вентилът на термостата се отвори, след което спрете двигателя.
7. Отстранете капачката на радиатора и добавете охлаждаща течност към горния ръб на гърлото на радиатора.
8. Проверете за течове от охладителната система.
