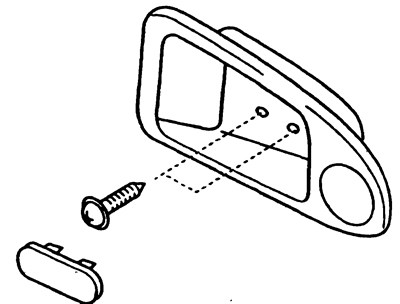

2. Зніміце заглушку, вывярніце 2 шрубы і зніміце абіўку ўнутранай ручкі дзвярэй.
3. Зніміце абіўку дзвярэй.

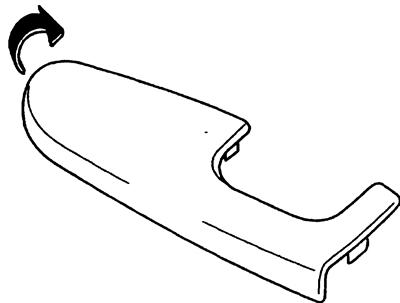

1) Зніміце падлакотнік.
2) Зніміце заглушкі і вывярніце 4 шрубы мацавання абіўкі дзвярэй.
3) Зніміце абіўку дзвярэй.
4) Адлучыце электрычны раз'ём ад абіўкі дзвярэй.
4. Адклейце і зніміце вільгацеахоўную плёнку.
Заўвага. Адклейвайце вільгацеахоўную плёнку ад дзвярэй вельмі акуратна так, каб яе можна было паўторна выкарыстоўваць.
5. Зніміце шкло.
1) Падлучыце раз'ём да перамыкача кіравання шклапад'ёмнікам.
2) Падлучыце провад да адмоўнай клемы акумулятарнай батарэі.

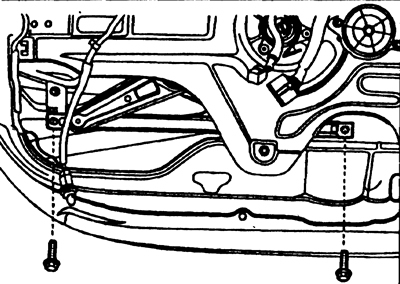

3) Уключыце запальванне і перамесціце шкло ў такое становішча, пры якім праз адтуліну ва ўнутранай панэлі дзвярэй будуць бачныя ніты мацавання шкла.
4) Выключыце запальванне.
5) З рамкі дзвярэй зніміце ўшчыльненне шкла.
Заўвага. Пры ўсталёўцы накіравальнай шкла выкарыстоўвайце мыльную ваду.

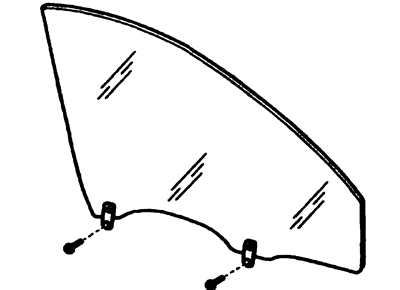

6) Вывярніце 2 ніты мацавання заціскаў шкла.
- Момант зацяжкі: 8-12 Нм
7) Зніміце шкло са шклапад'ёмніка і, перамяшчаючы ўверх, дастаньце яго праз вонкавую частку дзвярэй.
Заўвага. Пры зняцці шкла захоўвайце асцярожнасць, каб не разбіць яго.
8) Адлучыце провад ад адмоўнай клемы акумулятарнай батарэі.
9) Адлучыце электрычны раз'ём ад перамыкача кіравання шклопад'ёмнікам.

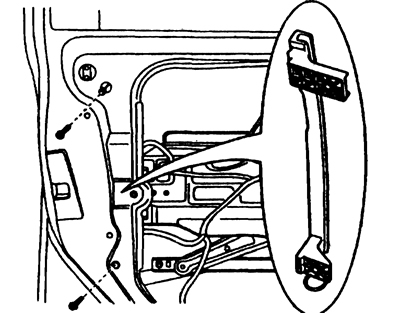

6. Вывярніце балты і зніміце накіроўвалы канал шкла дзвярэй.
- Момант зацяжкі: 8-12 Нм
7. Зніміце модуль дзвярэй.

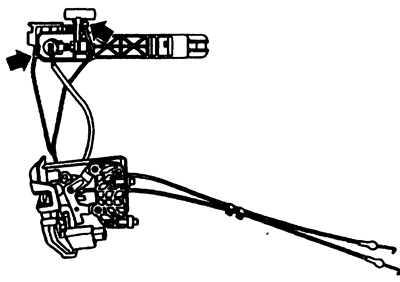

1) Адлучыце цягу ад вонкавай ручкі дзвярэй.
2) Вывярніце 3 шрубы мацавання замка дзвярэй.
- Момант зацяжкі: 7-11 Нм

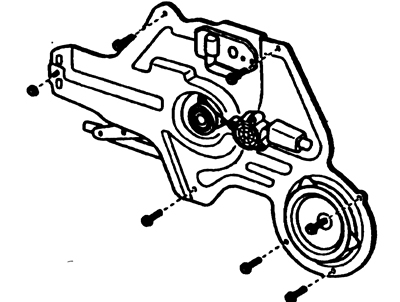

3) Вывярніце 5 нітаў і 2 гайкі мацавання модуля дзвярэй.
- Момант зацяжкі: 8-12 Нм
4) Адлучыце электрычны раз'ём ад модуля дзвярэй.
5) Адлучыце джгут правадоў ад модуля дзвярэй.
6) Праз адтуліну ва ўнутранай панэлі дзвярэй зніміце модуль дзвярэй.
8. Адлучыце замак дзвярэй ад модуля дзвярэй.

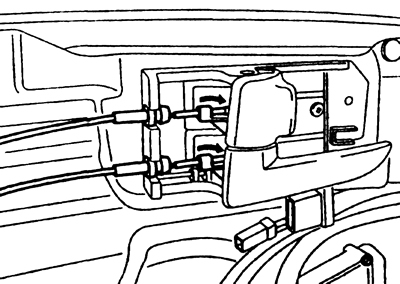

1) Адлучыце 2 тросы ад унутранай ручкі дзвярэй.

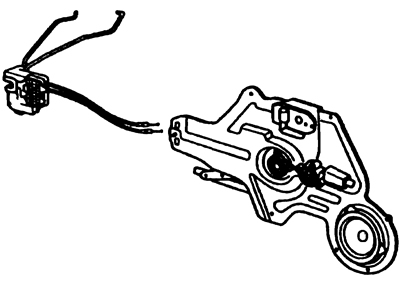

2) Адлучыце замак дзвярэй ад модуля дзвярэй.

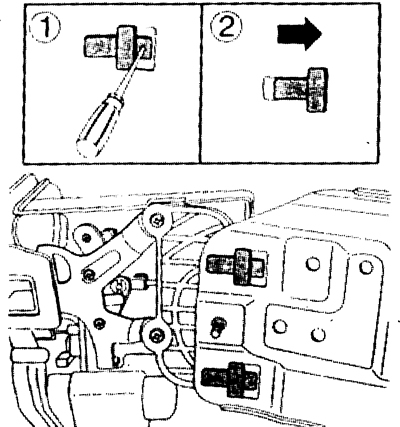

a. Адвёрткай націсніце на стопар.
b. Перамесціце абалонку троса прывада замка дзвярэй да модуля дзвярэй і адлучыце трос ад модуля дзвярэй.
9. Зніміце вонкавую ручку дзвярэй.

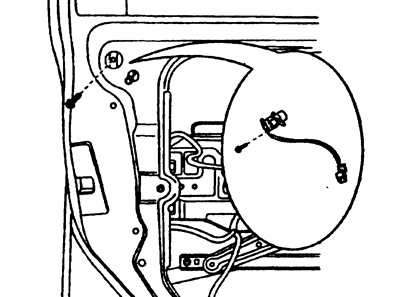

1) Вывярніце ніт мацавання цыліндра замка і зніміце цыліндр замка.
2) Адлучыце электрычны раз'ём ад цыліндра замка.

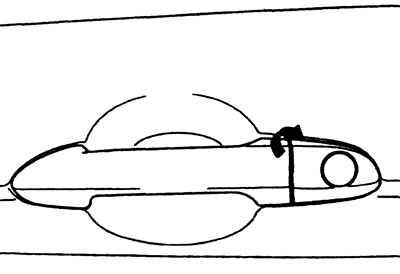

3) Зніміце вечка вонкавай ручкі дзвярэй.

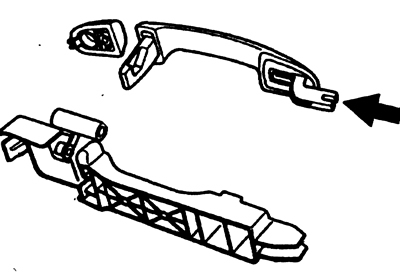

4) Зніміце вонкавую ручку дзвярэй з ізалявальнага падставы ручкі.
10. Зніміце вонкавае люстэрка задняга выгляду.
1) Адлучыце электрычны раз'ём ад вонкавага люстэрка задняга выгляду.
2) Адкруціце гайкі мацавання вонкавага люстэрка задняга выгляду.
- Момант зацяжкі: 7-11 Нм
3) З двух бакоў сцісніце фіксатар і зніміце вонкавае люстэрка задняга выгляду.

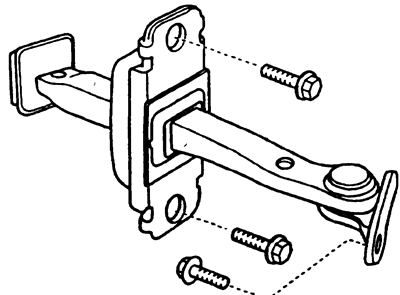

11. Вывярніце ніты мацавання абмежавальніка адчынення дзвярэй.
Момант зацяжкі:
- да кузава: 17-22 Нм
- да дзвярэй: 7-11 Нм

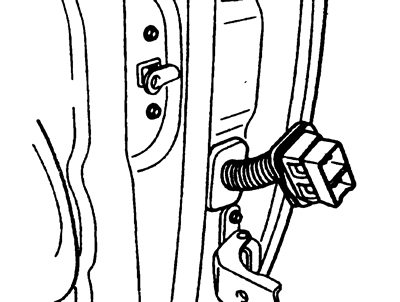

12. Адлучыце электрычны раз'ём джгута правадоў дзвярэй.
13. Падтрымайце дзверы падстаўкамі або дамкратамі, праклаўшы паміж імі і дзвярыма чыстае рыззё. Маркерам адзначце становішча завес дзвярэй. У той час як памагаты падтрымлівае дзверы, вывярніце ніты мацавання завес дзверы да кузава і зніміце дзверы з аўтамабіля.
Момант зацяжкі:
- да кузава: 35-42 Нм
- да дзвярэй: 13-26 Нм
14. Устаноўка праводзіцца ў паслядоўнасці, зваротнай зняццю.
Рэгулёўка становішча дзвярэй
1. Праверце, што дзверы зачыняюцца лёгка і належным чынам. Калі дзверы маюць люфт, зацягніце ніты мацавання завес дзвярэй.
Момант зацяжкі:
- да кузава: 35-42 Нм
- да дзвярэй: 13-26 Нм
2. Для рэгулявання становішча дзвярэй. трохі прыслабце зацяжку нітаў мацавання завес дзверы і перамесціце дзверы ўверх-уніз ці налева-направа.
Праверце зазоры па перыметры дзвярэй і пераканайцеся, што яны адпавядаюць значэнням, прыведзеным на малюнку.
Ударная пласціна дзверы
Праверце, што дзверы зачыняюцца лёгка і належнай выявай. Пры неабходнасці адрэгулюйце дзверы наступным чынам.

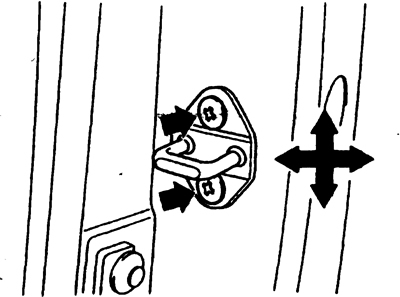

1. Калі замак дзвярэй усталёўваецца на ўдарную пласціну з працай, вывярніце шрубы мацавання ўдарнай пласціны і, перасоўваючы яе ў гарызантальнай і вертыкальнай плоскасцях, дамагчыся звычайнага зачынення дзвярэй.
- Момант зацяжкі: 17-22 Нм
2. Рэгулёўку становішча дзвярэй адносна сумежных паверхняў праводзіце перасоўваннем ударнай пласціны ў вертыкальнай плоскасці. Для праверкі плыўнасці пасадкі ўдарнай пласціны пацягніце вонкавую ручку дзвярэй вонкі і ў гэтым становішчы націскайце на дзверы ў становішча яе зачынення.
