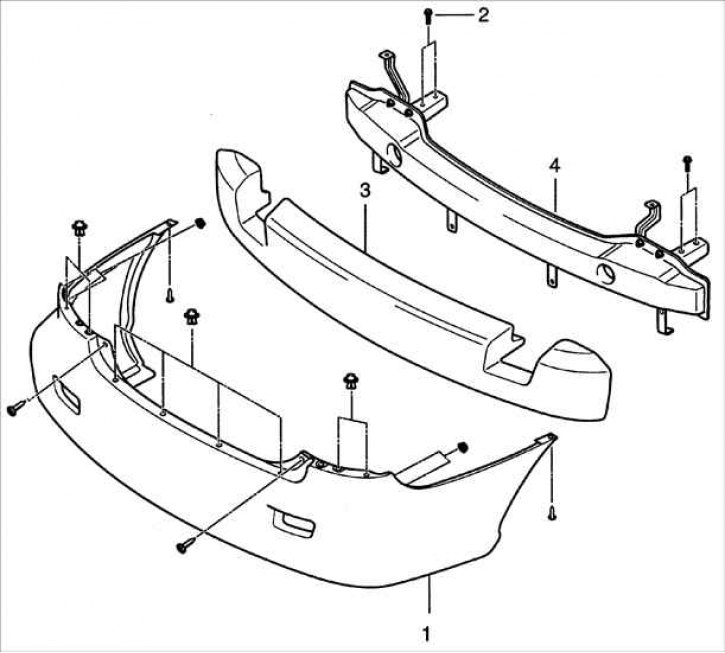

1 - накладка бампера; 2 - ніт мацавання бампера; 3 – пенны паглынальнік энергіі; 4 узмацняльнік бампера.
Задні бампер складаецца з трох частак: накладкі бампера, пеннага паглынальніка энергіі і ўзмацняльніка бампера.
Накладка выраблена з поліпрапілена. Пенны паглынальнік энергіі выраблены з пенапалістырола.
Узмацняльнік бампера выраблены з металу. Пенны паглынальнік энергіі размешчаны паміж накладкай бампера і ўзмацняльнікам.
Зняцце
1. Вывярніце тры шрубы, якія мацуюць левы задні пырскавік да абароны аркі кола.
2. Зніміце правы пырскавік.
3. Вывярніце тры шрубы, якія мацуюць правы задні пырскавік да абароны аркі кола.

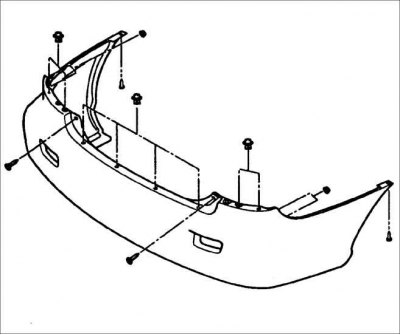

4. Вывярніце адну шрубу мацавання правага боку бампера
5. Паўтарыце аперацыі з левага боку бампера.
6. Вывярніце гайкі з левага боку ў багажніку.
7. Паўторыце аперацыю з правага боку.
8. Вызваліце восемь фіксатараў мацавання верхняй часткі бампера.
9. Вывярніце два ніта мацавання з левай задняй апоры бампера.

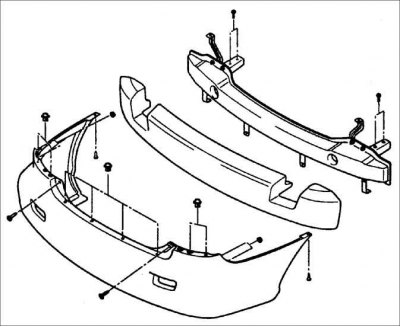

10. Паўторыце аперацыю з правага боку.
11. Зніміце задні бампер.
Ўстаноўка
Усталюйце задні бампер у паслядоўнасці, зваротнай зняццю.
Момант зацяжкі: 32–47 Н·м
Праверка
Праверце накладку задняга бампера на адсутнасць пашкоджанняў і надзейнасць яго мацавання.
