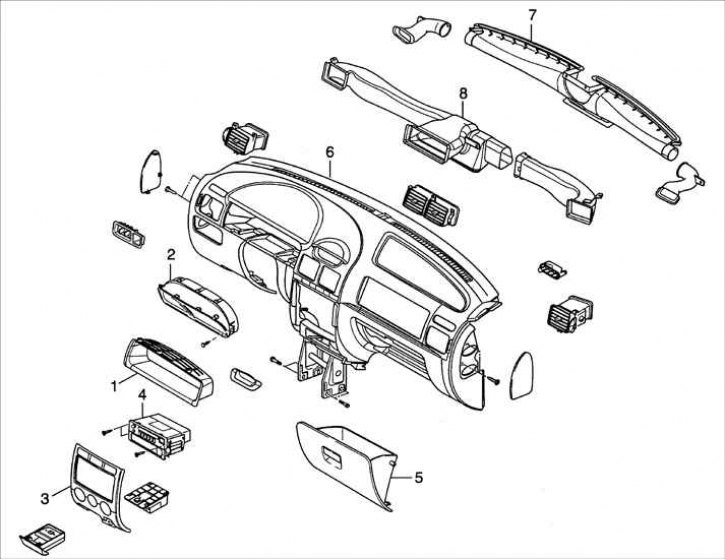

1 - аздабленне камбінацыі прыбораў; 2 камбінацыя прыбораў; 3 – цэнтральная панэль аздаблення; 4 - радыёпрымач; 5 – рэчавая скрыня; 6 – панэль прыбораў; 7 - паветравод ацяпляльніка; 8 - паветравод вентыляцыі.
Зняцце
1. Зніміце цэнтральную кансоль.
2. Зніміце падушку бяспекі кіроўцы.
3. Зніміце рулявое кола, перамыкач сігналу павароту і верхні і ніжні кажухі рулявой калонкі.
4. Вывярніце два ніта абапал рулявой калонкі, якія злучаюць панэль прыбораў і рулявую калонку. Апусціце рулявую калонку ўніз.
5. Адкруціце гайку мацавання ручкі адкрыцця замка капота і адлучыце ручку ад троса адкрыцця замка капота.

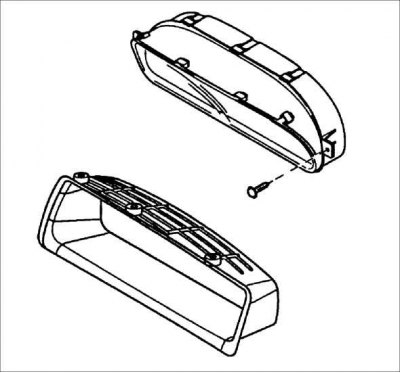

6. Зніміце камбінацыю прыбораў у наступным парадку:
- вывярніце тры шрубы і зніміце аздабленне камбінацыі прыбораў;
- вывярніце чатыры ніта мацавання камбінацыі прыбораў;
- адлучыце электрычны раздым ад задняй часткі камбінацыі прыбораў.

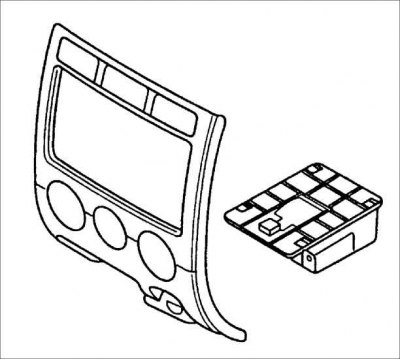

7. Зніміце цэнтральную панэль аздаблення і панэль кіравання апалам і вентыляцыяй.

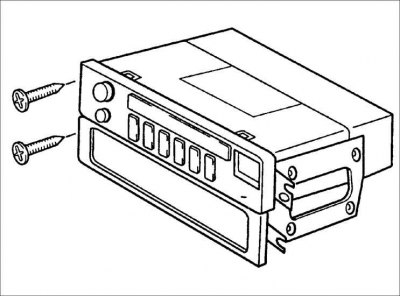

8. Зніміце радыёпрымач у наступным парадку:
- вывярніце чатыры шрубы мацавання радыёпрымача;
- адлучыце электрычны раздым ад задняй часткі радыёпрымача;
- адлучыце провад антэны ад задняй часткі радыёпрымача;
- зніміце радыёпрымач.
9. Зніміце рэчавы скрыню.

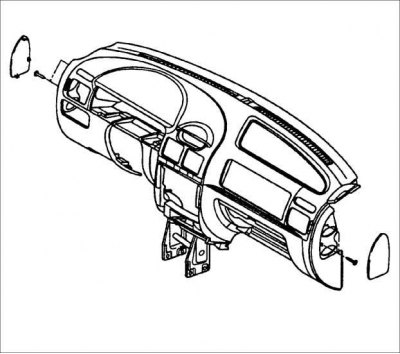

10. Вывярніце чатыры ніта і зніміце вечка з левага/ правага боку Т-вобразнага злучальніка.

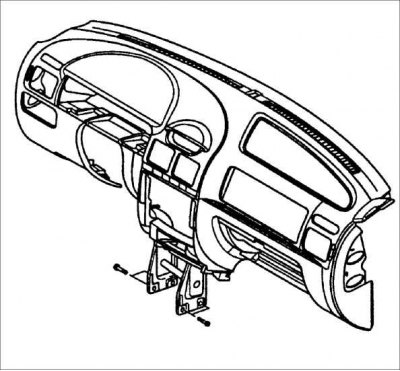

11. Вывярніце чатыры ніта мацавання падставы панэлі прыбораў.
12. Адлучыце ўсе раздымы, якія злучаюць панэль прыбораў і паляць правадоў аўтамабіля.
13. Зніміце панэль прыбораў.
Ўстаноўка
1. Усталюйце панэль прыбораў у аўтамабіль. Перад усталёўкай панэлі прыбораў пераканаецеся, што рулявая калонка ўсталявана правільна праз Т–вобразную цягу са джгутом правадоў. У адваротным выпадку рулявая калонка не можа быць правільна ўсталявана.
2. Падлучыце раздымы джгута правадоў і панэлі прыбораў.
3. Укруціце чатыры ніта мацавання левага/ правага боку падставы панэлі прыбораў.
Момант зацяжкі: 18-25 Н·м
4. Вверните чатыры ніта мацавання левага/ правага боку Т-вобразнага злучальніка.
Момант зацяжкі: 18-25 Н·м
5. Усталюйце рэчавы скрыню.
6. Усталюйце радыёпрымач у наступным парадку:
- падлучыце провад антэны да задняй часткі радыёпрымача;
- падлучыце электрычны раз'ём да задняй часткі радыёпрымача;
- укруціце чатыры шрубы мацавання радыёпрымача.
7. Усталюеце цэнтральную панэль аздаблення і панэль кіравання апалам і вентыляцыяй.
8. Усталюйце камбінацыю прыбораў у наступным парадку:
- падлучыце электрычны раздым да задняй часткі камбінацыі прыбораў;
- укруціце чатыры ніта мацавання камбінацыі прыбораў;
- укруціце тры шрубы мацавання аздаблення камбінацыі прыбораў.
9. Усталюеце ручку адкрыцця замка капота.
10. Вверните два ніта абапал рулявой калонкі, якія злучаюць панэль прыбораў і рулявую калонку.
Момант зацяжкі: 18–26 Н·м
11. Усталюеце рулявое кола, перамыкач сігналу павароту і верхні і ніжні кажухі рулявой калонкі.
12. Усталюйце падушку бяспекі кіроўцы.
13. Усталюеце цэнтральную кансоль.
14. Падлучыце провад да адмоўнай клемы акумулятарнай батарэі.
