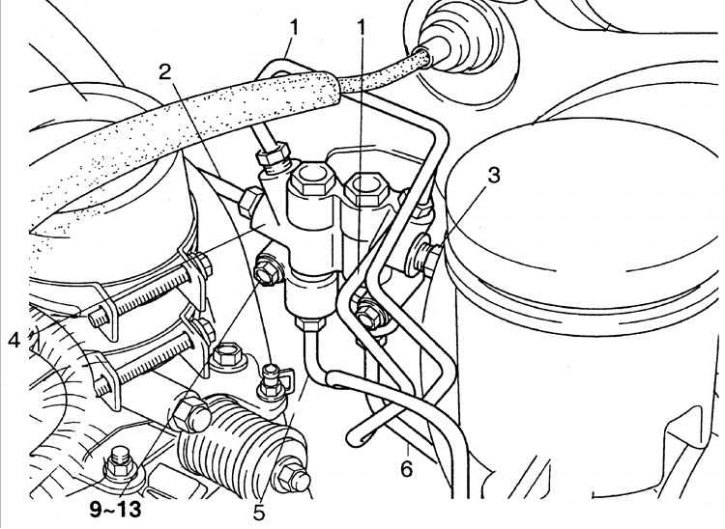

1 - тармазная трубка ад галоўнага тармазнога цыліндру; 2 – тармазная трубка да пярэдняга правага працоўнага тармазнога цыліндру; 3 – тармазная трубка да пярэдняга левага працоўнага тармазнога цыліндру; 4 - абмежавальнік ціску; 5 – тармазная трубка да задняга левага працоўнага тармазнога цыліндру; 6 – тармазная трубка да задняга правага працоўнага тармазнога цыліндру.
Зняцце
1. Зніміце тармазную трубу.
2. Вывярніце ніт.
3. Зніміце абмежавальнік ціску.
Ўстаноўка
Устаноўка абмежавальніка ціску праводзіцца ў паслядоўнасці, зваротнай зняццю.
Пасля ўсталёўкі даліце тармазную вадкасць і выдаліце паветра з гідраўлічнага контуру тармазной сістэмы.
Праверка абмежавальніка ціску

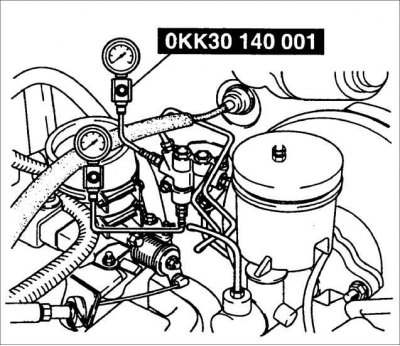

1. Злучыце прынаду ОКК30 140 001 з тармазнымі трубкамі, як паказана на малюнку.
Момант зацяжкі прынады і злучальных гаек: 12,8-21,5 Н·м
2. Выдаліце паветра з гідраўлічнага контуру тармазной сістэмы.

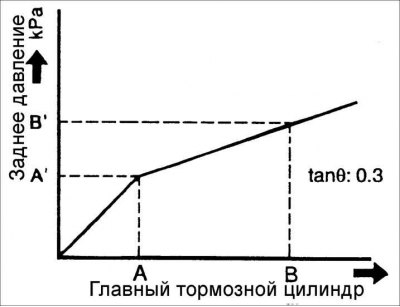

3. Націсніце педаль тормазу пакуль пярэдні ціск у тармазной сістэме не будзе роўна А і запішыце задні ціск у тармазной сістэме А.
4. Зноў націсніце педаль тормазу з дадатковым высілкам пакуль ціск у тармазной сістэме не будзе роўна Ў і запішыце ціск у тармазной сістэме Ў.
Ціск вадкасці
Пярэдні ціск у тармазной сістэме, кПа | Задні ціск у тармазной сістэме, кПа | ||
А | 2942 | А | 2942 |
У | 5394 | У | 3677 |
Увага! Не спрабуйце рэгуляваць абмежавальнік ціску.
Увага! Пасля праверкі выдаліце паветра з гідраўлічнага контуру тармазной сістэмы і праверце адсутнасць уцечак тармазной вадкасці.
Увага! Калі вымераныя значэнні не адпавядаюць патрабаваным, заменіце абмежавальнік ціску.
