Змест: Зняцце ⇣ Ўстаноўка ⇣

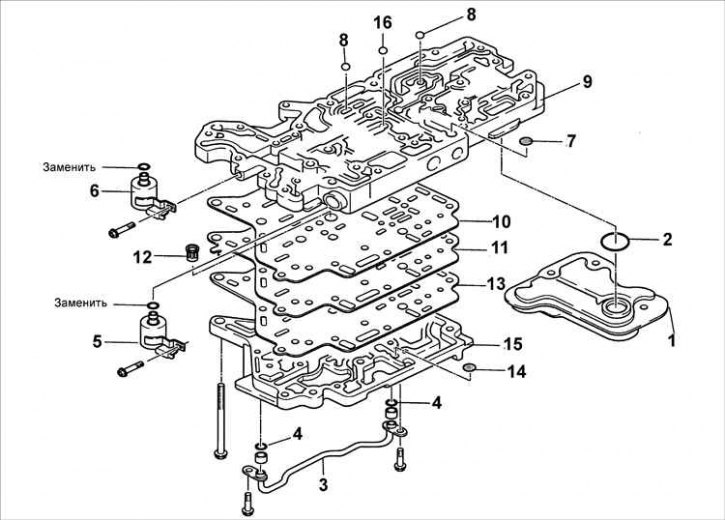

1 - блок сеткаватага фільтра; 2 - ушчыльняльнае кольца (замяніць); 3 - маслаправод; 4 – ушчыльняльнае кольца круглага сячэння (замяніць); 5 - перамыкальны саленоід А (1-2 саленоід); 6 – саленоід счаплення пераўтваральніка крутоўнага моманту; 7 - сеткаватыя фільтры; 8 – гумовыя шарыкі; 9 - папярэдні корпус якія рэгулююць клапанаў; 10 - пракладка Е (замяніць); 11 – ніжняя пласціна сепаратара; 12 - алейны фільтр; 13 - пракладка F (замяніць); 14 - сеткаваты фільтр; 15 – ніжні корпус якія рэгулююць клапанаў; 16 - сталёвы шарык.

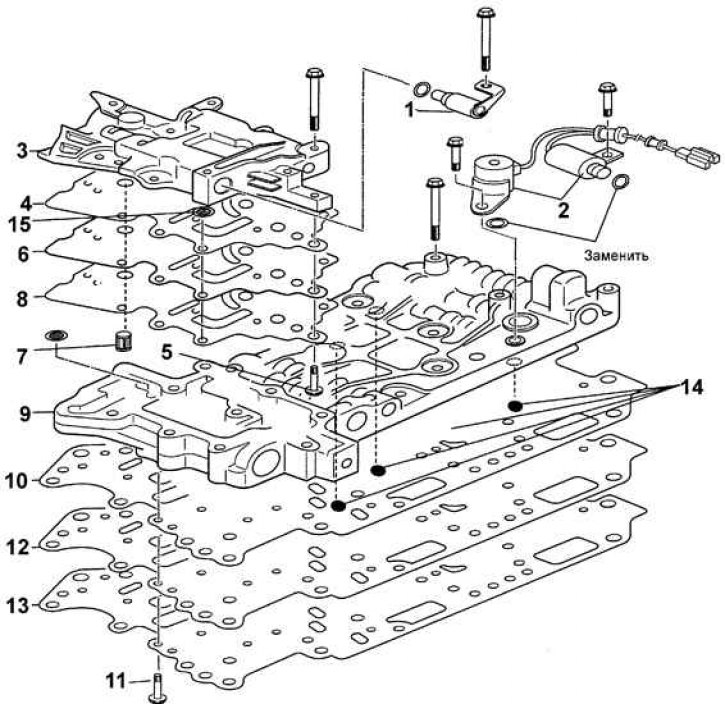

1 - лінейны электрамагнітны клапан; 2 - пераключалыя саленоіды B і C; 3 - верхні корпус якія рэгулююць клапанаў; 4 - пракладка (замяніць); 5 – шрубы; 6 – верхняя пласціна сепаратара; 7 – алейны фільтр; 8 – пракладка У (замяніць); 9 - галоўны корпус якія рэгулююць клапанаў; 10 - пракладка З (замяніць); 11 – шрубы; 12 – галоўная пласціна сепаратара; 13 - пракладка D (замяніць); 14 - гумовыя шарыкі; 15 - сеткаваты фільтр.
Зняцце
Увага! Пры правядзенні прац з корпусам якія рэгулююць клапанаў будзьце асабліва асцярожнымі, бо ён складаецца вялікай колькасці дакладных дэталяў.
Увага! Пры зняцці размяшчайце дэталі ў пэўным парадку, каб не пераблытаць іх.
Увага! Ачысціце знятыя дэталі растваральнікам і высушыце іх сціснутым паветрам. Прачысціце ўсе адтуліны і каналы сціснутым паветрам.

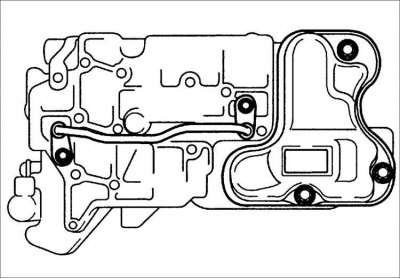

1. Вывярніце балты і зніміце маслаправод.
2. Зніміце ўшчыльняльныя кольцы з маслаправода.

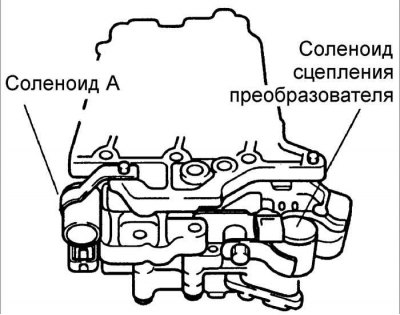

3. Зніміце перамыкальны саленоід A.
4. Зніміце саленоід счаплення пераўтваральніка крутоўнага моманту і сеткаваты фільтр.

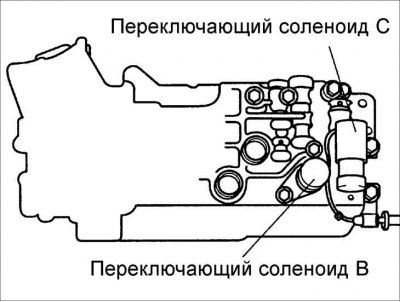

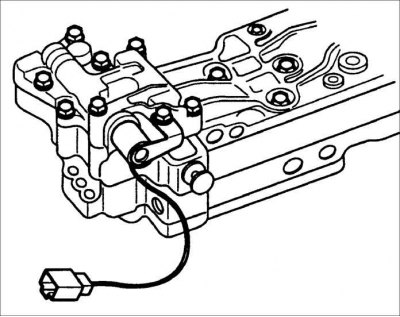

5. Зніміце пераключалыя саленоіды B і C і сеткаватыя фільтры.
6. Зніміце лінейны электрамагнітны клапан.

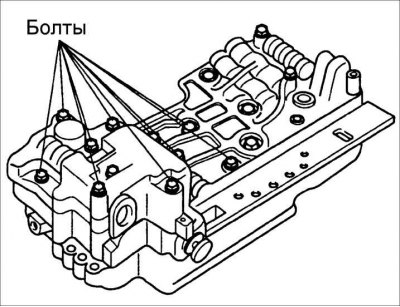

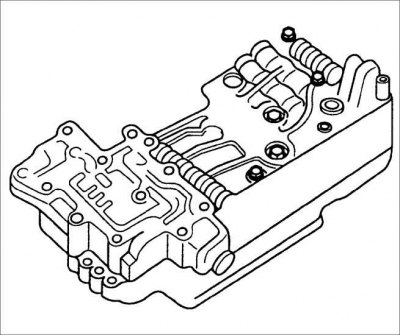

7. Вывярніце дзевяць нітаў мацавання верхняга корпуса якія рэгулююць клапанаў.

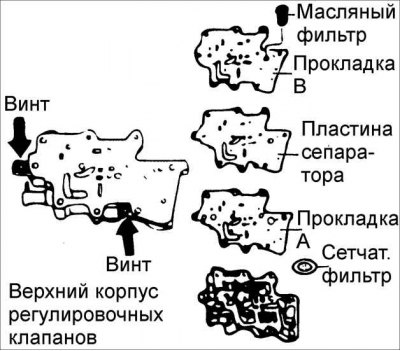

8. Вывярніце два шрубы з верхняга корпуса якія рэгулююць клапанаў.
9. Зніміце пракладку B, верхнюю пласціну сепаратара, алейны фільтр, сеткаваты фільтр і пракладку A.

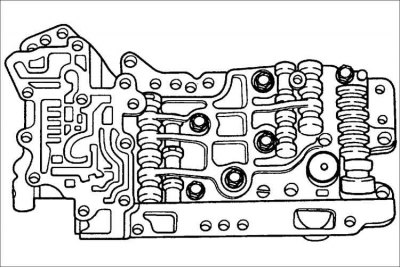

10. Вывярніце сем нітаў і зніміце галоўны які рэгулюе клапан.

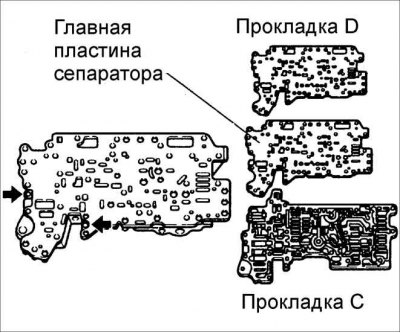

11. Зніміце пракладку D, галоўную пласціну сепаратара і пракладку C.
12. Зніміце чатыры гумовых шарыка з галоўнага корпуса які рэгулюе клапана.
13. Зніміце алейны сеткаваты фільтр, сталёвы і два гумовых шарыка з дадатковага галоўнага корпуса якія рэгулююць клапанаў.
14. Вывярніце шэсць нітаў і зніміце дадатковы галоўны корпус якія рэгулююць клапанаў.
15. Зніміце пракладку E, ніжнюю пласціну сепаратара, алейны фільтр і пракладку F.
16. Зніміце алейны сеткаваты фільтр з ніжняга корпуса якія рэгулююць клапанаў.

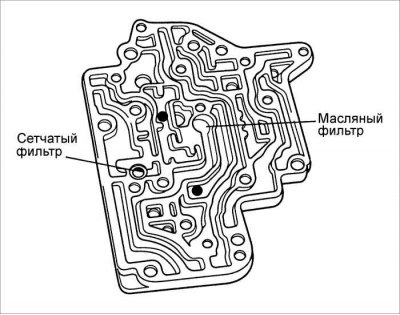

Размяшчэнне сеткаватага і алейнага фільтраў на ніжнім корпусе якія рэгулююць клапанаў

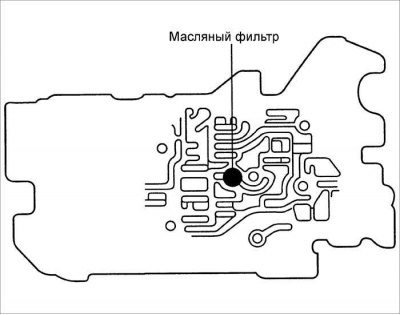

Размяшчэнне алейнага фільтра на ніжнім боку дадатковага галоўнага корпуса якія рэгулююць клапанаў

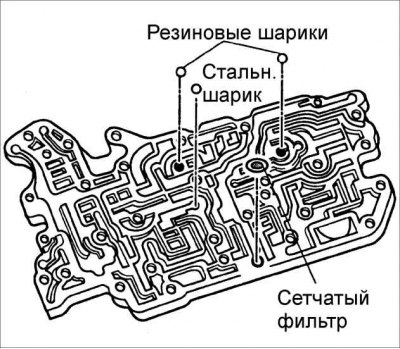

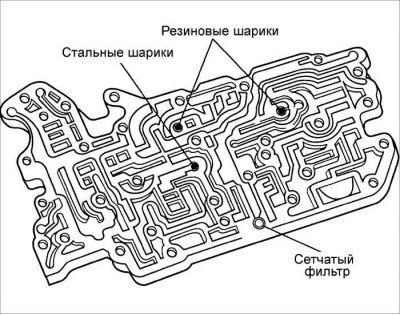

Размяшчэнне сталёвых і гумовых шарыкаў і сеткаватага фільтра ў дадатковым галоўным корпусе якія рэгулююць клапанаў

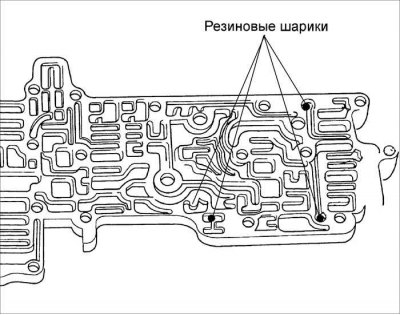

Размяшчэнне гумовых шарыкаў у галоўным корпусе якія рэгулююць клапанаў

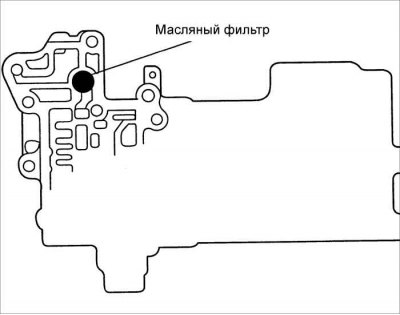

Размяшчэнне алейнага фільтра на верхнім боку корпуса якія рэгулююць клапанаў

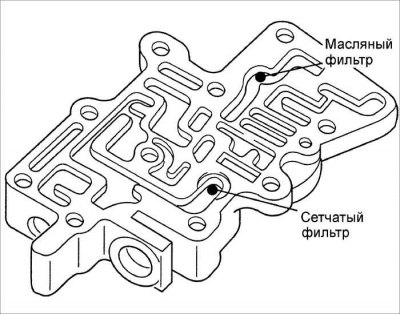

Размяшчэнне сеткаватага і алейнага фільтраў на верхнім корпусе якія рэгулююць клапанаў

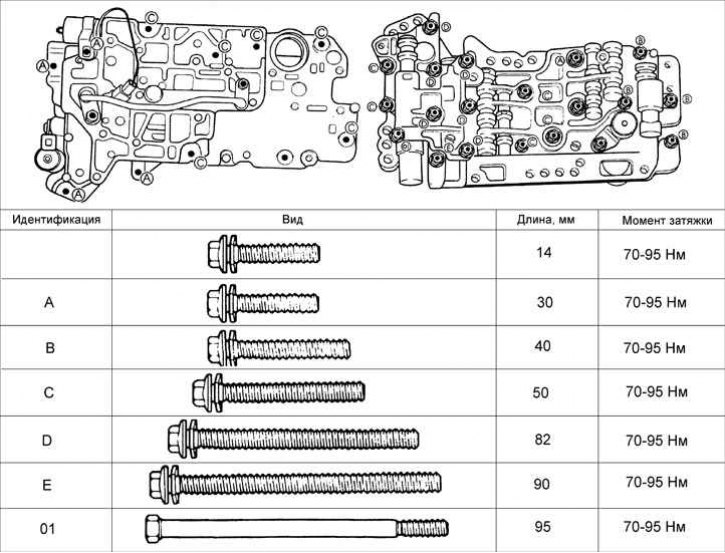

Месцы ўсталёўкі і даўжыня нітаў мацавання дэталяў якія рэгулююць клапанаў
Ўстаноўка

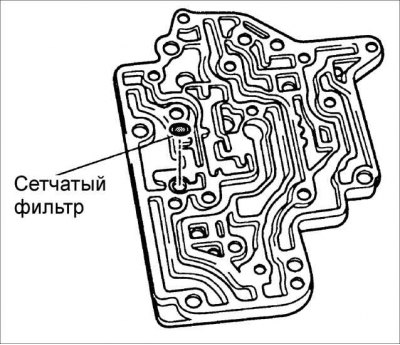

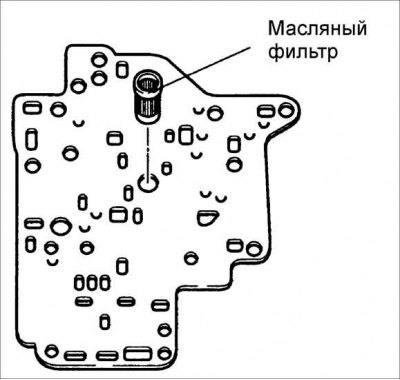

1. Усталюеце алейны сеткаваты фільтр у ніжні корпус якія рэгулююць клапанаў.
2. Усталюеце алейны фільтр у ніжнюю пласціну сепаратара.

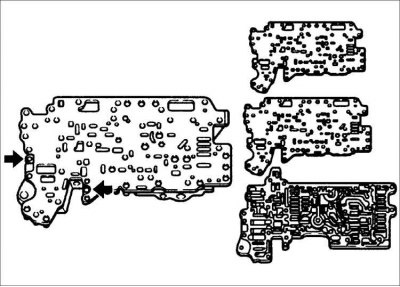

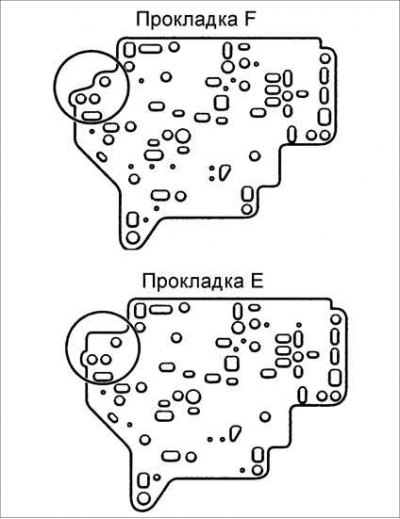

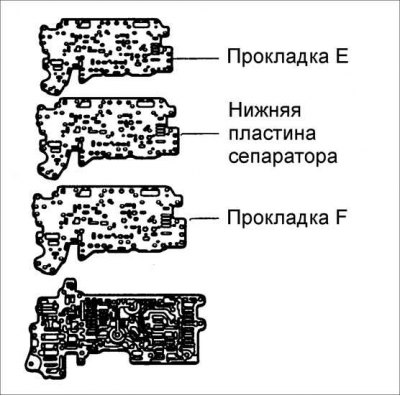

Увага! Пракладка F і пракладка E не ўзаемазаменныя. Яны ідэнтыфікаваны формай у вобласці, паказанай на малюнку.

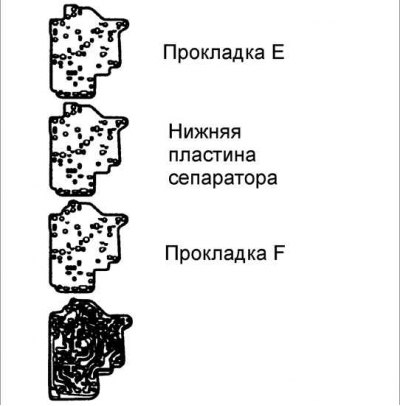

3. Усталюеце пракладку F на пласціну сепаратара і новую пракладку E на ніжні корпус клапанаў.
4. Усталюеце дадатковы галоўны корпус якія рэгулююць клапанаў на ніжні корпус і замацуеце сям'ю нітамі.
Момант зацяжкі: 7,9-10,7 Н·м
5. Усталюеце два гумовых шарыка і алейныя сеткаватыя фільтры ў дадатковы галоўны корпус якія рэгулююць клапанаў.

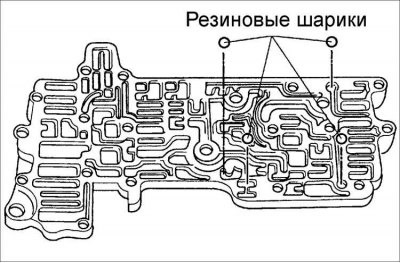

6. Усталюеце гумовыя шарыкі ў галоўны корпус якія рэгулююць клапанаў.
7. Усталюеце новую пракладку C, пласціну сепаратара і пракладку D на галоўны корпус якія рэгулююць клапанаў
Увага! Пракладка З і пракладка D не ўзаемазаменныя.
8. Замацуеце пракладку C, пласціну сепаратара і пракладку D да галоўнага корпуса двума нітамі.
Момант зацяжкі: 1,27-1,86 Н·м
9. Усталюеце галоўны корпус якія рэгулююць клапанаў на дадатковы галоўны корпус якія рэгулююць клапанаў.

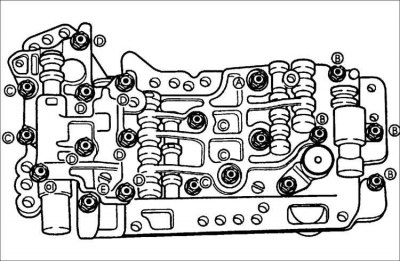

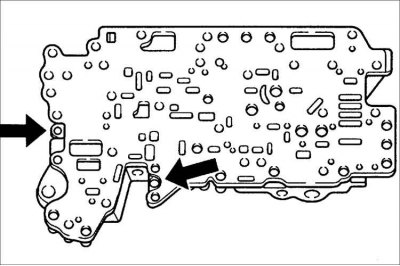

Увага! Размясціце галоўкі нітаў як паказана на малюнку.
10. Вольна ўкруціце балты.

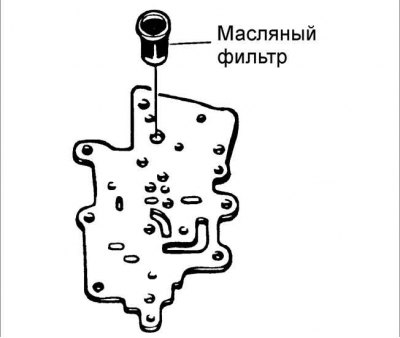

11. Усталюеце алейны фільтр у верхняй пласціне сепаратара.

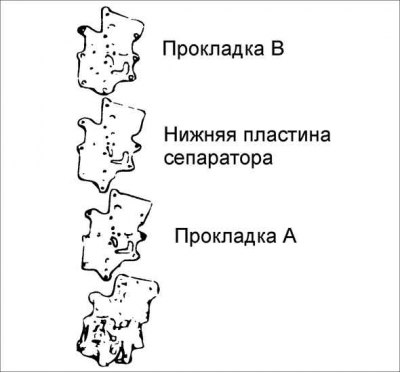

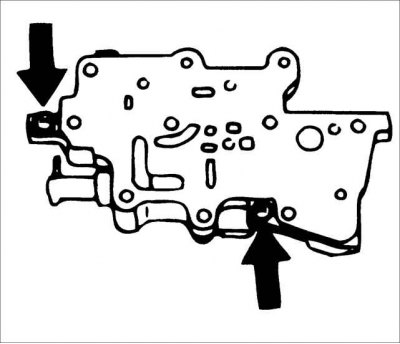

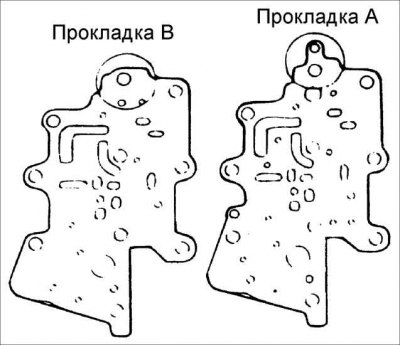

Увага! Пракладка А і пракладка Ў не ўзаемазаменныя. Яны ідэнтыфікаваны формай у вобласці, паказанай на малюнку.
12. Усталюеце новую пракладку A, верхнюю пласціну сепаратара і новую пракладку B на верхні корпус якія рэгулююць клапанаў.
13. Двума нітамі замацуеце да галоўнага корпуса які рэгулюе клапана пракладку A, верхнюю пласціну сепаратара і пракладку B.

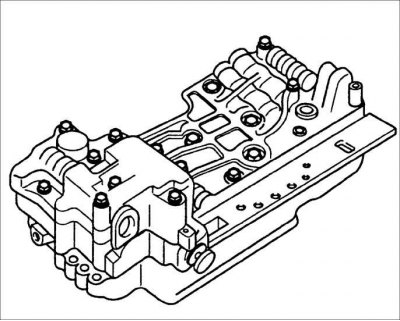

14. Усталюеце верхні корпус якія рэгулююць клапанаў на галоўны корпус якія рэгулююць клапанаў і замацуеце дзевяццю нітамі.
Момант зацяжкі: 7,9-10,7 Н·м

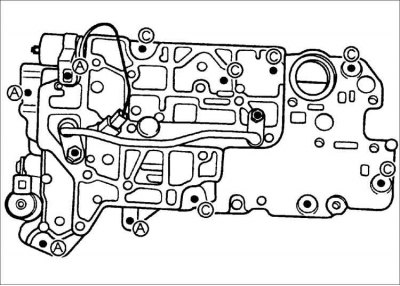

15. Вольна ўкруціце ніты мацавання ніжняга корпуса якія рэгулююць клапанаў.
16. Усталюеце лінейны электрамагнітны клапан.
Момант зацяжкі: 7,9-10,7 Н·м
17. Усталюйце саленоіды B і C, алейныя сеткаватыя фільтры і кранштэйны.
18. Зацягніце балты патрабаваным момантам.
Момант зацяжкі: 7,9-10,7 Н·м
19. Усталюеце счапленне пераўтваральніка крутоўнага моманту і алейны сеткаваты фільтр.
Момант зацяжкі: 7,9-10,7 Н·м
