Размяшчэнне
1. Для прадухілення пашкоджання электрычнай сістэмы ў выніку кароткага замыкання або перагрузкі кожны асобны электрычны ланцуг аснашчаны засцерагальнікам.
2. Мантажныя блокі размешчаны ў салоне і ў маторным адсеку.
Заўвага: размяшчэнне засцерагальнікаў у розных варыянтах камплектацыі можа некалькі адрознівацца ад прыведзенага.
а) Салон аўтамабіля: мантажны блок знаходзіцца перад сядзеннем кіроўцы за ніжнім вечкам панэлі прыбораў.

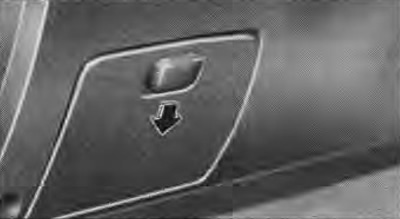

Размяшчэнне мантажнага блока ў салоне аўтамабіля.
б) Маторны адсек: мантажны блок размешчаны ў левай перадпакоі часткі маторнага адсека каля паветранага фільтра.

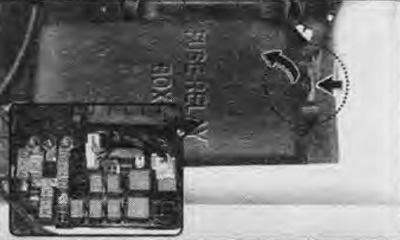

Размяшчэнне мантажнага блока ў маторным адсеку аўтамабіля.
Замена засцерагальніка
1. Калі фары або іншыя электрычныя вузлы не працуюць, то праверце топкія ўстаўкі і засцерагальнікі. Калі любы з элементаў перагарэў, тое яго неабходна замяніць.
Заўвага: перад заменай засцерагальнікаў вызначыце прычыну электрычнай перагрузкі і выканайце неабходны рамонт.
Увага: забараняецца выкарыстанне дроту замест засцерагальнікаў нават для часовай усталёўкі, бо гэта можа стаць чыннікам узнікнення пашкоджанняў у электрычнай сістэме і прывесці да пажару.
2. Замена засцерагальніка.
а) Перад заменай засцерагальніка абавязкова выключыце мэтавы электрычны ланцуг і ўсталюеце ключ замка запальвання ў становішча "LOCK".
б) Зніміце вечка з мантажнага блока і вызначыце, які элемент перагарэў.
Нататка: калі Вы не ўпэўненыя ў тым, ці перагарэў разгляданы засцерагальнік ці не, то заменіце для кантролю падазроны засцерагальнік іншым засцерагальнікам, у спраўнасці якога вы ўпэўненыя.

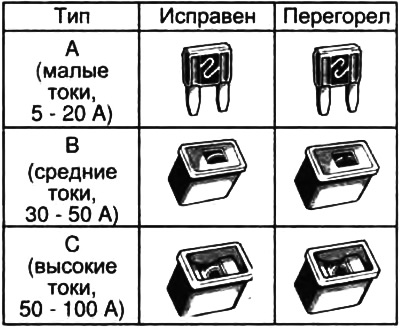

Табліца. Тыпы засцерагальнікаў.
в) Па табліцы нагрузачнай магутнасці на вечку ўсталюеце намінал перагарэлага засцерагальніка.
г) У мантажных блоках у салоне або маторным адсеку маюцца спецыяльныя здымнікі для вымання засцерагальнікаў.

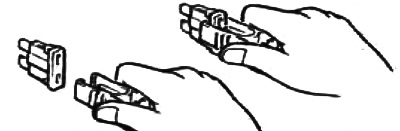

д) З дапамогай спецыяльнага здымніка выміце засцерагальнік з блока шляхам выцягвання ў прамым кірунку на сябе.

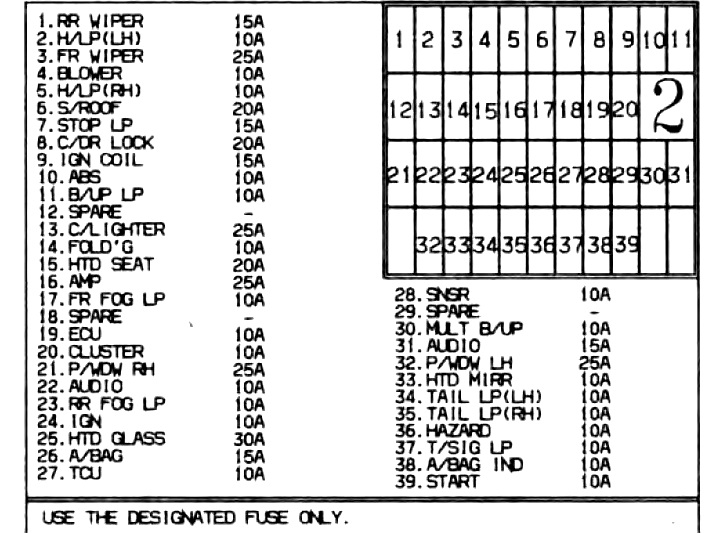

Мантажны блок рэле і засцерагальнікаў у салоне.
Табліца. Засцерагальнікі мантажнага блока ў салоне аўтамабіля.

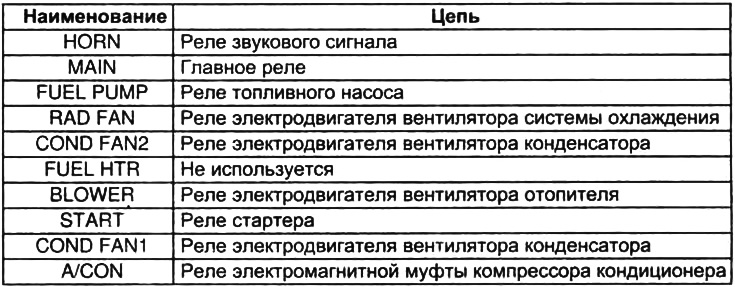

Табліца. Рэле мантажнага блока ў салоне аўтамабіля.
Заўвага: калі мэтавы электрычны ланцуг не працуе і засцерагальнік не перагарэў, то прычынай няспраўнасці з'яўляецца нешта іншае.
е) Надзейна ўстаўце ў заціск новы засцерагальнік з такой жа характарыстыкай (адміёнлдм).
Увага:
- Усталёўвайце засцерагальнік толькі з намінальнай сілай току ў амперах, паказанай на вечку мантажнага блока.
- Не выкарыстоўвайце засцерагальнік з больш высокім наміналам току або якія-небудзь іншыя прадметы ("жучкі"), такія як дрот, фальга і да т.п., замест згарэлага засцерагальніка або плаўленнем ўстаўкі. Гэта можа стаць прычынай больш сур'ёзнага пашкоджання ці пажару.
- Калі няма запаснога засцерагальніка, то ў крытычных сітуацыях можна выняць засцерагальнікі з пазіцый, якія не з'яўляюцца неабходнымі для звычайнага руху аўтамабіля (напрыклад: "AUDIO" ці "C/UGHTER"), і выкарыстоўваць іх, калі іх намінал супадае з неабходным.
- Калі ў вас няма засцерагальніка з намінальным значэннем, то варта выкарыстоўваць засцерагальнік з ніжэйшым значэннем, як мага бліжэй да намінальнага.
- Калі ўсталяваны новы засцерагальнік праз кароткі час таксама перагарае, тое гэта паказвае на няспраўнасць у электрычнай сістэме.
Заўвага: рэкамендуецца захоўваць у аўтамабілі камплект запасных засцерагальнікаў.
Нагрузачная магутнасць засцерагальнікаў
На вечку блока засцерагальнікаў паказаны найменні электрычных ланцугоў і характарыстыкі засцерагальнікаў і топкіх уставак (гл. малюнкі "Мантажны блок рэле і засцерагальнікаў у маторным адсеку" і "Мантажны блок рэле і засцерагальнікаў у салоне").
Заўвага:
- Размяшчэнне і, магчыма, намінал засцерагальнікаў у розных варыянтах камплектацыі можа крыху адрознівацца ад прыведзенага на малюнках.
- Больш падрабязна мантажныя блокі прыведзены ў главе "Электраабсталяванне кузава".

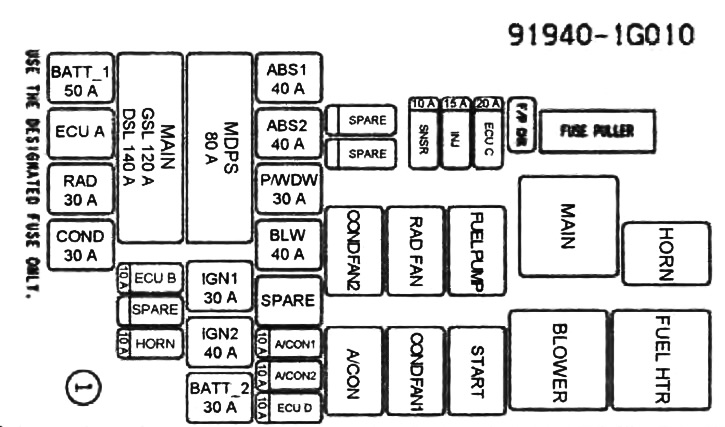

Мантажны блок рэле і засцерагальнікаў у маторным адсеку.

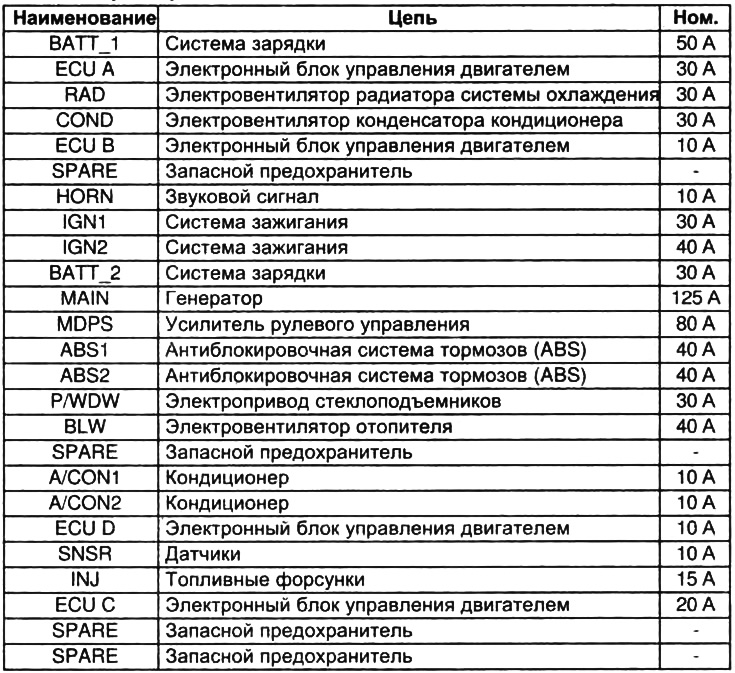

Табліца. Засцерагальнікі мантажнага блока ў маторным адсеку.
