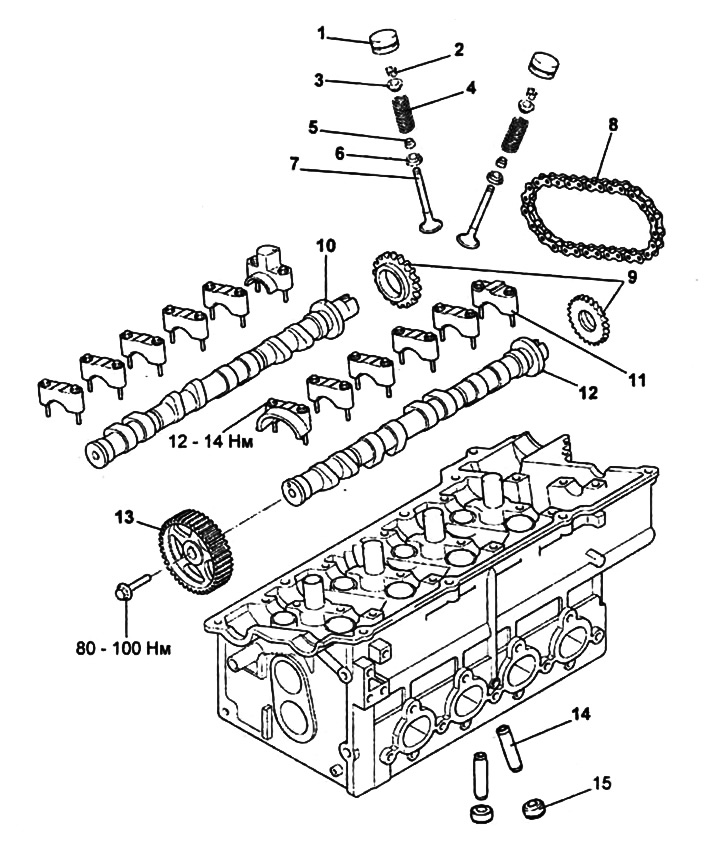

Разборка і зборка галоўкі блока цыліндраў (G4EE).
1 - гідракампенсатар,
2 - сухары,
3 - талерка спружыны клапана,
4 - спружына клапана,
5 - маслосъемный каўпачок,
6 - сядло спружыны клапана,
7 - клапан,
8 - ланцуг прывада размеркавальнага вала впускных клапанаў,
9 - зорачка размеркавальнага вала,
10 - размеркавальны вал впускных клапанаў,
11 - вечка падшыпніка,
12 - размеркавальны вал выпускных клапанаў,
13 - шкіў размеркавальнага вала,
14 - накіроўвалая ўтулка клапана,
15 - сядло впускнога клапана.

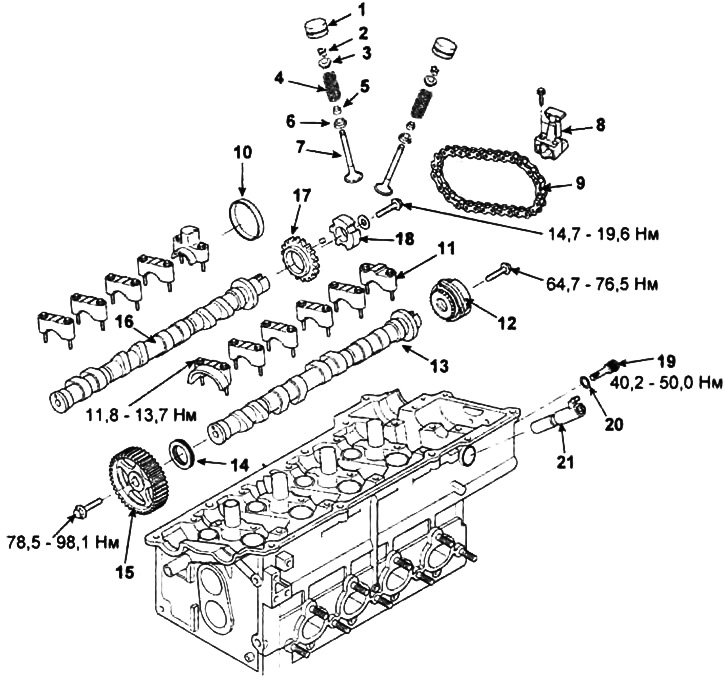

Разборка і зборка галоўкі блока цыліндраў (G4ED).
1 - гідракампенсатар,
2 - сухары,
3 - талерка спружыны клапана,
4 - спружына клапана,
5 - маслосъемный каўпачок,
6 - сядло спружыны клапана,
7 - клапан,
8 - нацягвальнік ланцуга,
9 - ланцуг прывада размеркавальнага вала впускных клапанаў,
10 - дах сальніка,
11 - вечкі падшыпнікаў размеркавальных валаў,
12 - зорачка сістэмы CVVT,
13 - размеркавальны вал выпускных клапанаў,
14 - сальнік размеркавальнага вала,
15 - шкіў прывада размеркавальнага вала выпускных клапанаў,
16 - размеркавальны вал впускных клапанаў,
17 - зорачка размеркавальнага вала,
18 - ротар датчыка становішча размеркавальнага вала,
19 - фільтр сістэмы CVVT,
20 - колцавае ўшчыльненне,
21 - клапан сістэмы CVVT,
