Сістэма запальвання (Kia Rio JB)

Праверка іскраўтварэння

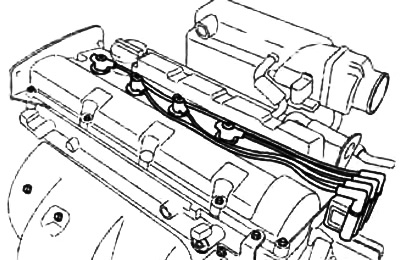

1. Зніміце высакавольтныя правады.

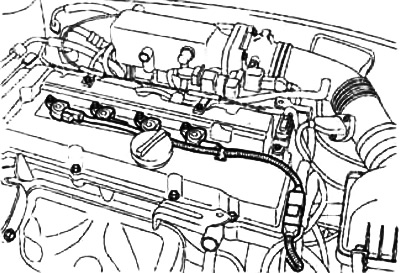

2. Зніміце шпулькі запальвання (G4ED) або высакавольтныя правады (G4EE).

3. Вывярніце свечкі запальвання.

4. Усталюйце свечкі запальвання на шпулькі запальвання (G4ED) або на высакавольтныя правады (G4EE).

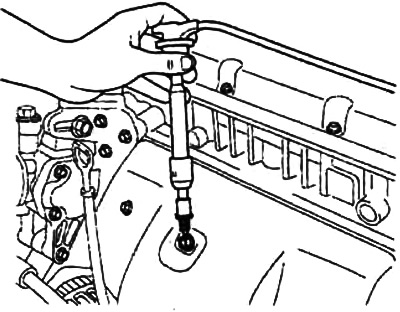

5. Зазямліце свечкі запальвання.



6. Пераканайцеся ў наяўнасці іскраўтварэння пры пракручванні стартарам.

Заўвага: для прадухілення ўпырсквання паліва ў цыліндры зніміце рэле (А) паліўнай помпы.

7. Праверце ўсе свечкі запальвання на наяўнасць іскраўтварэння.

8. Усталюйце свечкі запальвання.

9. Усталюйце шпулькі запальвання (G4ED) або высакавольтныя правады (G4EE).

10. (G4ED) Падлучыце раздымы.

Свечкі запальвання

Заўвага: праверку свечак запальвання гл. у главе "Тэхнічнае абслугоўванне".

Шпулькі запальвання (G4EE)

Праверка

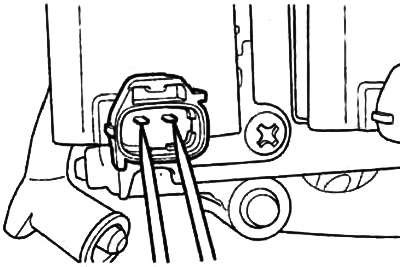

1. Вымерайце супраціўленне першаснай абмоткі паміж вывадамі (+) і (-).

• Намінальнае супраціў - 0,817 Ом

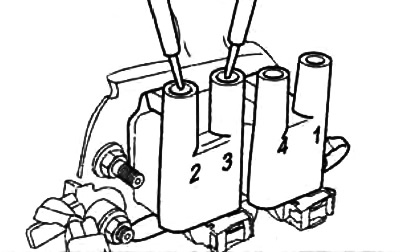

2. Вымерайце супраціўленне паміж высакавольтнымі вывадамі шпулек №1 і №4, а затым №2 і №3.

• Намінальны супраціў - 13,5 кім

Шпулькі запальвання (G4ED)

Праверка

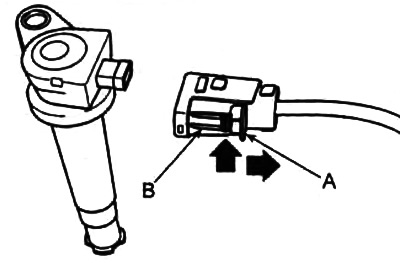

1. Адлучыце раздымы ад шпулек запальвання.

а) Пацягніце за стопар (А).

б) Націсніце на заціск раздыма (У), як паказана на малюнку, і адлучыце яго ад шпулькі.



2. Адкруціце ніт і зніміце шпульку запальвання.

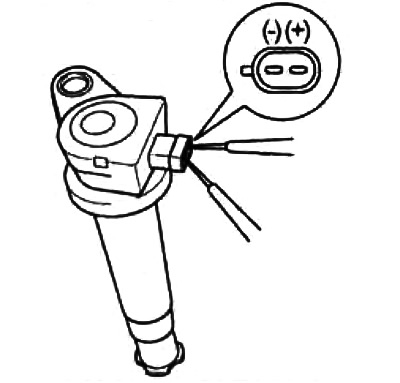

3. Пры дапамозе амметра вымерайце супраціўленне паміж вывадамі першаснай абмоткі шпулькі запальвання.

• Намінальнае супраціў - 0,7 Ом +15%

4. Усталюйце шпульку, загарніце ніт і падлучыце раз'ём.

Высакавольтныя правады (G4EE)

Праверка

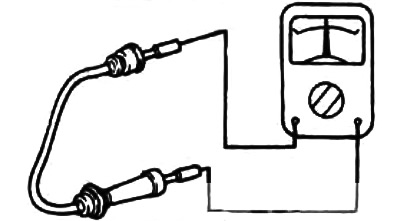

Вымерайце супраціў высакавольтнага провада.

• Намінальнае супраціў - 5,6 кім
