Нататка: пры выкананні разборкі стартара кіруйцеся малюнкам "Разборка і зборка стартара".

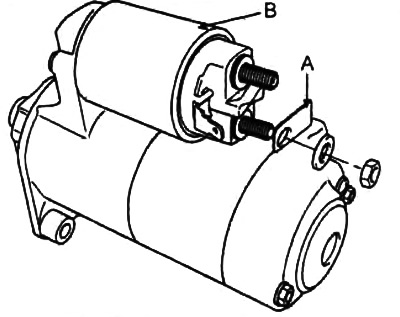

1. Адлучыце провад абмоткі статара ад вываду "М" (А) цягавага рэле стартара (У).

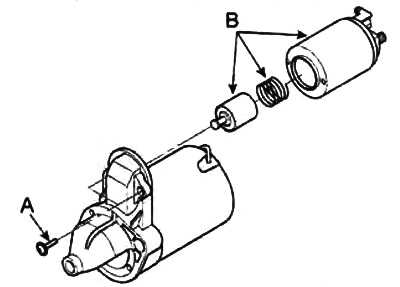

2. Адкруціце два шрубы мацавання (А) і зніміце цягавае рэле ў зборы (У),

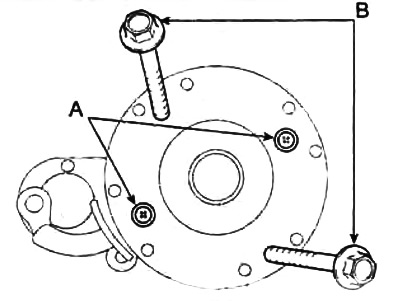

3. Адкруціце сцяжныя ніты (У) і ніты шчоткатрымальніка (А).

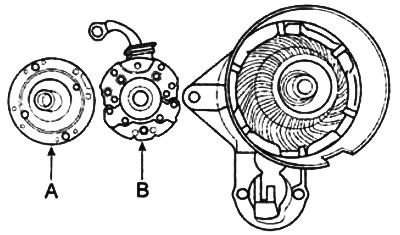

4. Зніміце задняе вечка (А) і шчоткатрымальнік (У).

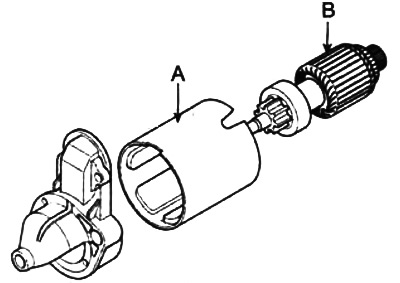

5. Зніміце якар (У) з корпуса статара (А).

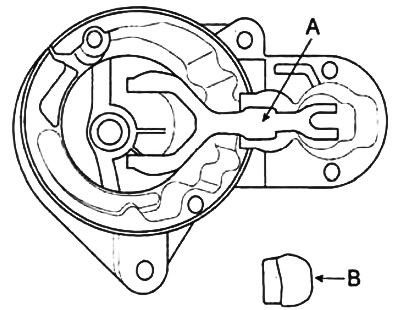

6. Зніміце пласціну (У) і ўшчыльняльнік (А).

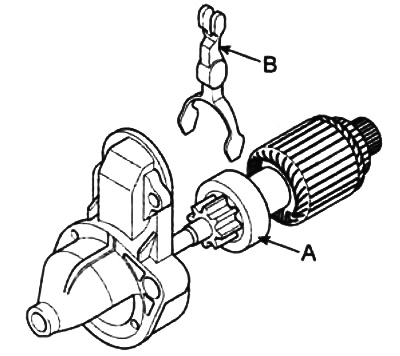

7. Адлучыце абгонную муфту (А) і рычаг (У).

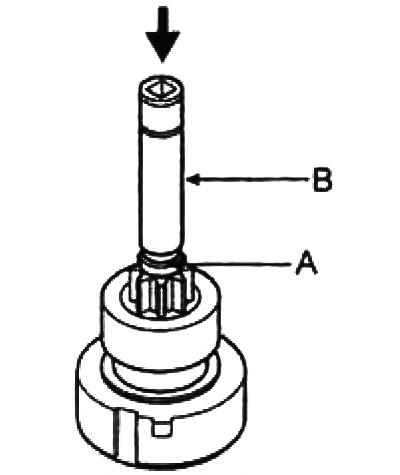

8. Пры дапамозе прыдатнай апраўкі (У) націсніце на стопорнае кольца (А).

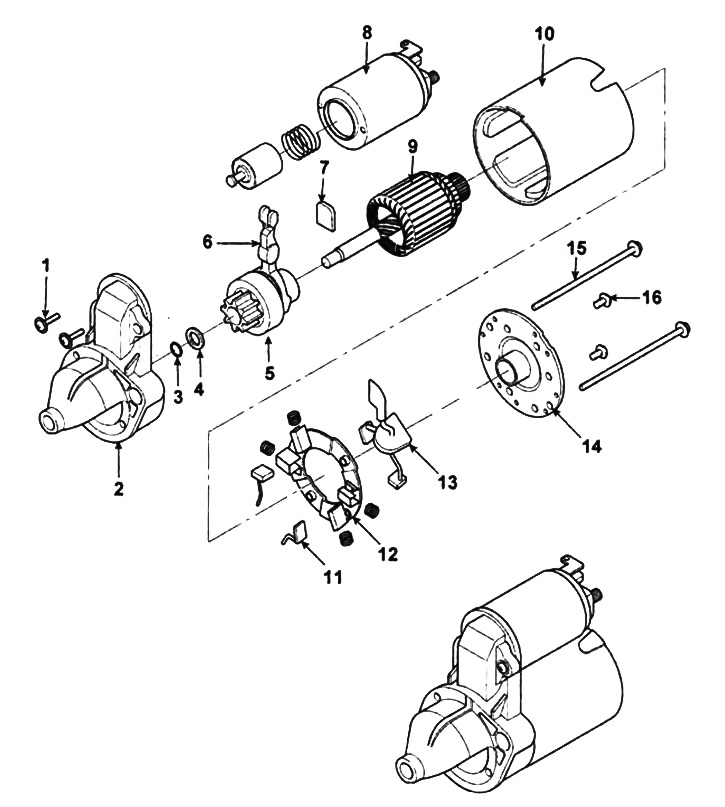

Разборка і зборка стартара.
1 - шруба,
2 - пярэдні кранштэйны ў зборы,
3 - стопорное кольца,
4 - абмежавальнае кольца,
5 - обгонная муфта,
6 - рычаг,
7 - пласціна,
8 - цягавае рэле ў зборы,
9 - якар,
10 - статар,
11 - шчотка (-),
12 - шчоткатрымальнік,
13 - шчотка (+),
14 - задняя вечка,
15 - стяжной ніт,
16 - шруба.

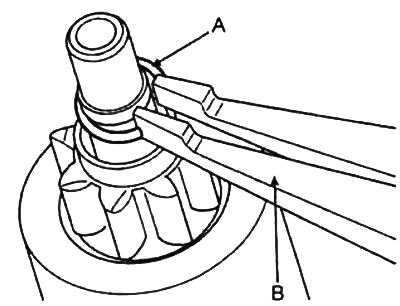

9. З дапамогай абцугоў (У) зніміце стопарнае кольца (А).

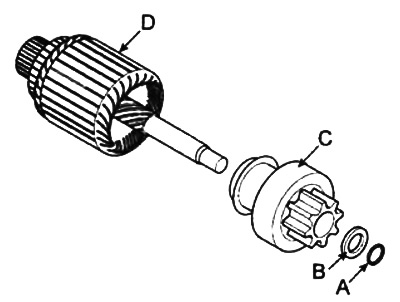

10. Зніміце стопорное (А) і абмежавальнае (У) кольцы, обгонную муфту (З) з якара (D).
12. Зборка вырабляецца ў парадку, зваротным зняцці.
13. Пры ўсталёўцы дэталяў звернеце ўвагу на аперацыю па ўсталёўцы абгоннай муфты.
а) Усталюеце обгонную муфту на пярэдні канец вала якара стартара.

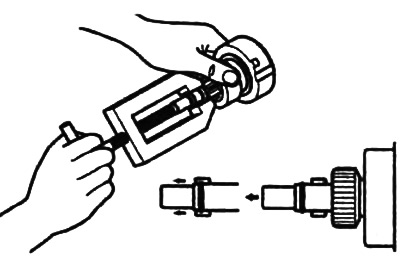

б) Усталюйце спачатку абмежавальнае кольца, затым стопорное кольца на пярэдні канец вала якара стартара. Надзеньце абмежавальнае кольца абгоннай муфты на стопорное кольца да ўпора.
