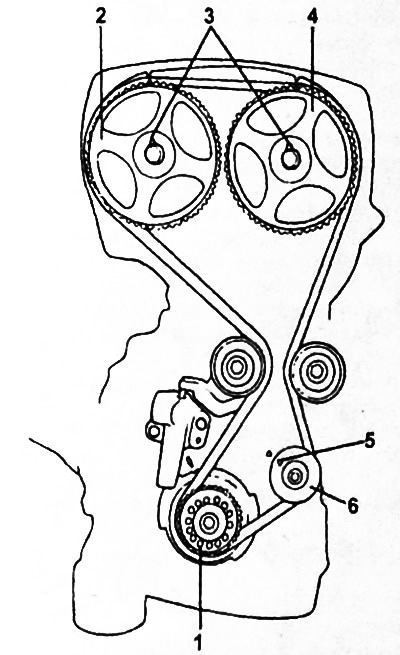

Рэмень прывада ГРМ - агульны выгляд.
1 - зубчасты шкіў "А" каленчатага вала,
2 - шкіў размеркавальнага вала выпускных клапанаў,
3 - усталявальны штыфт,
4 - шкіў размеркавальнага вала впускных клапанаў,
5 - усталявальныя пазнакі,
6 - зубчасты шкіў алейнай помпы.
1. Зніміце рамяні прывада навясных агрэгатаў. Зніміце шкіў каленчатага вала і шкіў помпы астуджальнай вадкасці.
2. Зніміце верхнюю і ніжнюю крышкі рамяня прывада ГРМ.
3. Сумясціце пазнакі шківаў размеркавальных валаў і зубчастага шківа "А" каленчатага вала з усталявальнымі пазнакамі.

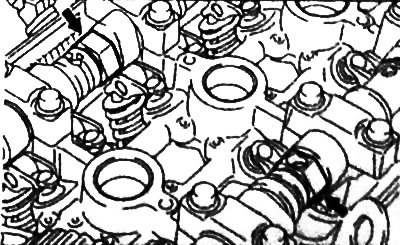

Увага: правярніце каленчаты вал па гадзіннікавай стрэлцы да сумяшчэння ўсталявальных пазнак на зубчастым шківе "А" каленчатага вала і блоку цыліндраў, каб усталяваць поршань цыліндру №1 у ВМТ такту сціску. Пры гэтым пазнакі шківаў размеркавальных валаў павінны быць сумешчаны з адпаведнымі ўсталявальнымі пазнакамі на вечку галоўкі блока цыліндраў, а ўсталявальныя штыфты шківаў размеркавальных валаў накіраваныя ўверх.
4. Зніміце нацягвальнік рамяня прывада ГРМ і адвядзіце ролік нацягвальніка ад рамяня прывада ГРМ.
5. Зніміце рамень прывада ГРМ.

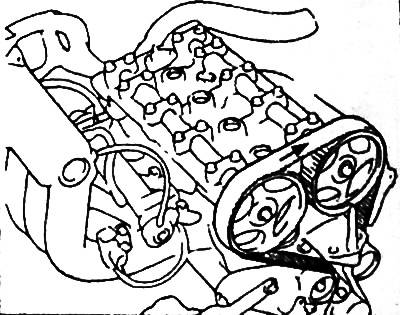

Нататка: у выпадку паўторнага выкарыстання рамяня прывада ГРМ неабходна вырабіць мелам на зваротнай (непрацоўнай) паверхні рамяня стрэлку, якая паказвае кірунак кручэння (ці размяшчэнне шківа каленчатага вала), каб пры ўсталёўцы рамяня не пераблытаць кірунак яго кручэння.
6. Пры неабходнасці, зніміце шківы размеркавальных валаў.
а) Зафіксуйце шкіў размеркавальнага вала ад правароту або з дапамогай спецыяльнага вильчатого трымальніка і спецбалтаў, або з дапамогай ключа за шасцікантовік на размеркавальным вале.

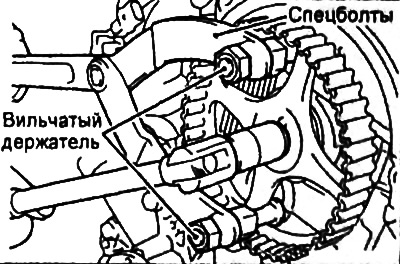

Зняцце шківа з дапамогай вільчастага трымальніка і спецбалтаў.

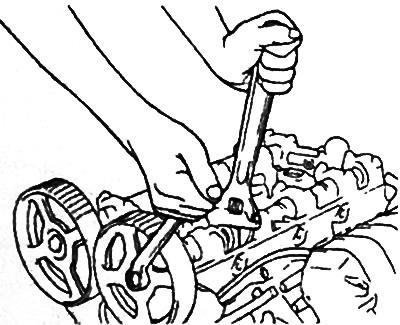

Зняцце шківа з дапамогай ключа.
б) Адкруціце ніт мацавання шківа размеркавальнага вала.
Заўвага: будзьце асцярожныя, не пашкодзіце ключом галоўку блока цыліндраў пры зняцці шківа размеркавальнага вала.
7. Пры неабходнасці, зніміце зубчасты шкіў алейнай помпы.

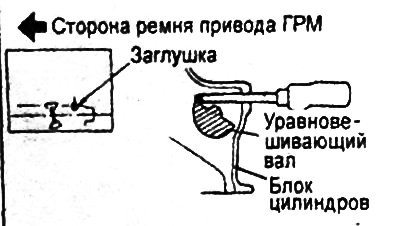

а) Перад здыманнем гайкі зубчастага шківа алейнай помпы вывярніце корак з левага боку блока цыліндраў і ўстаўце ў адтуліну корка адвёртку дыяметрам 8 мм для фіксацыі ўраўнаважвальнага вала ў які адпавядае становішчы. Адвёртка павінна зайсці на глыбіню больш за 60 мм.
б) Адкруціце гайку мацавання зубчастага шківа алейнай помпы і зніміце шкіў.

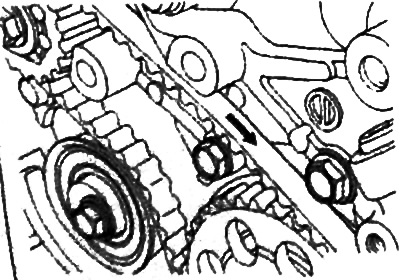

8. Прыслабце ніт мацавання зубчастага шківа правага ўраўнаважвальнага вала так, каб яго можна далей адварочваць ад рукі.

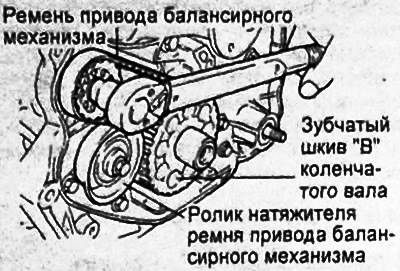

9. Зніміце ролік нацягвальніка і рамень прывада балансірнага механізму.
Увага.
Пасля зняцця рамяня прывада балансірнага механізму не спрабуйце прыслабіць ніт зубчастага шківа вала, утрымліваючы зубчасты шкіў вала абцугамі або падобнай прыладай
Калі рамень прывада балансірнага механізму будзе выкарыстоўвацца паўторна, то вырабіце мелам на зваротным (непрацоўным) боку рамяня стрэлку, якая паказвае кірунак кручэння па гадзіннікавай стрэлцы.
10. Зніміце зубчасты шкіў "У" каленчатага вала (шкіў прывада ўраўнаважвальнага вала).
