Разборка
1. Снимите и не используйте повторно защитные колпачки.
2. Снимите поршни и пружину.
3. Снимите и не используйте повторно уплотнительные кольца поршней.
4. Снимите штуцер для прокачки привода тормоза.
Предупреждение. Не используйте для очистки деталей колесного цилиндра растворители на основе бензина или керосин. Они могут повредить резиновые уплотнения.
5. Промойте детали в чистом изопропиловом спирте и просушите сжатым воздухом.
Сборка
1. Установите на поршни уплотнительные кольца.
2. Смажьте рабочую поверхность колесного цилиндра и поршни тормозной жидкостью.
3. Установите пружину, поршни и защитные колпачки.
4. Установите уплотнение и болт крепления штуцера прокачки привода тормоза.

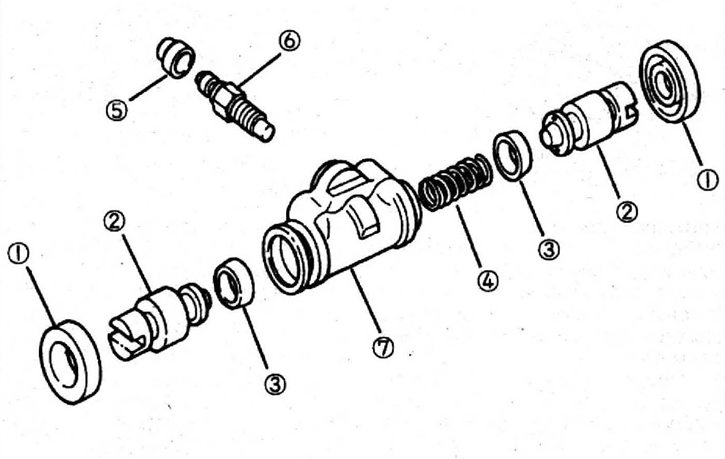

Разборка и сборка колесного цилиндра
1 - защитный колпачок;
2 - поршень;
3 - уплотнитель;
4 - пружина;
5 - резиновый колпачок;
6 - штуцер выпуска воздуха;
7 - корпус тормозного цилиндра.
