В суппорте с одним поршнем тормозные колодки установлены на двух направляющих пальцах и зафиксированы пружинами. Соприкосновение колодок с суппортом и пальцами предотвращает М-образная прижимная пружина.
С гидравлической системой суппорт связан гибким шлангом. Для предотвращения утечек жидкости в местах соединения шланга служат медные шайбы, установленные с каждой стороны.

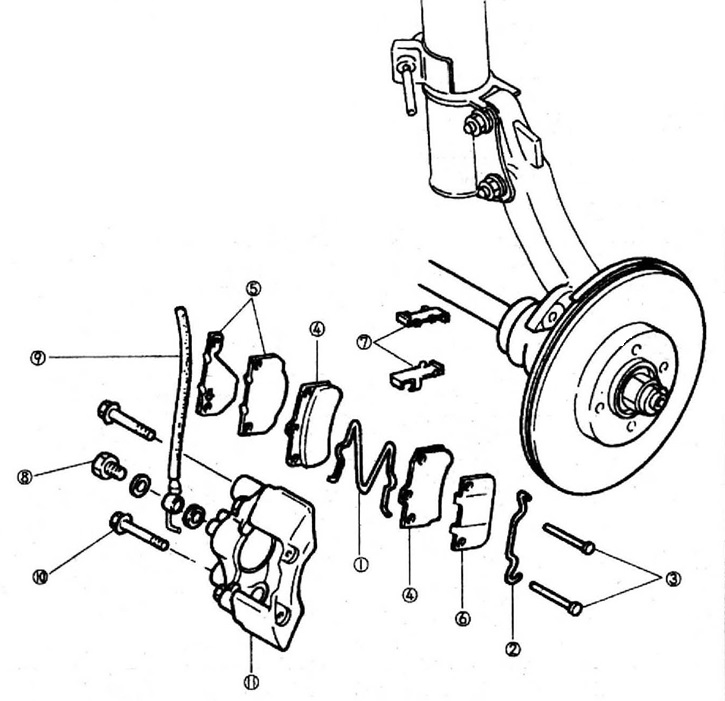

Тормозной механизм переднего колеса
1 - М-образная пружина;
2 - фиксатор пальцев колодок;
3 - палец колодки;
4 - колодка дискового тормоза;
5 - прокладки тормозной колодки (внутренние);
6 - прокладка тормозной колодки (наружная);
7 - направляющая пластина;
8 - болт шланга тормоза;
9 - шланг тормоза;
10 - болты суппорта;
11 - суппорт.
