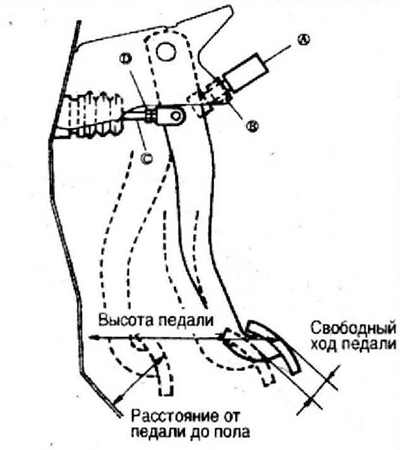

Высота расположения педали тормоза
Осмотр
Убедитесь, что расстояние от центра педали до коврика на полу соответствует указанному ниже.
- Высота расположения педали: 205 мм
Регулировка
1. Отсоедините датчик стоп-сигнала.
2. Ослабьте гайку В и поворачивайте переключатель А до тех пор, пока он не коснется педали.
3. Ослабьте гайку D и поворачивайте рычаг С для регулировки высоты расположения педали.
4. Вворачивайте датчик стоп-сигнала до тех пор, пока он не коснется педали; затем поверните еще на пол-оборота. Затяните гайки В и D.
- Момент затяжки: 23,5-34,3 Н·м (2,4-3,5 кгс·м)
5. Проверьте работу стоп-сигнала.
Свободный ход педали
Проверка
1. Нажмите педаль несколько раз для устранения разрежения в системе.

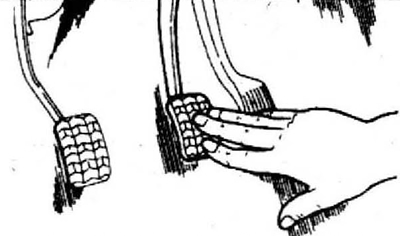

2. Плавно нажмите на педаль рукой и измерьте величину свободного хода (пока не почувствуете сопротивление).
- Свободный ход педали: 4-7 мм
Регулировка
1. Ослабьте гайку D и поверните стержень С для регулировки свободного хода
2. Проверьте высоту расположения педали и работу стоп-сигналов.
3. Затяните стопорную гайку D.
- Момент затяжки: 23,5-34,3 Н·м (2,4-3,5 кгс·м)
4. После регулировки проверьте высоту расположения педали и срабатывание стоп-сигнала.

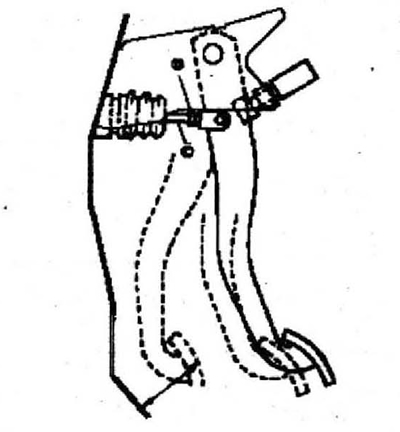

Расстояние между педалью и полом
Проверка
Убедитесь, что расстояние от пола до центра поверхности педали соответствует указанному ниже, когда к педали приложено усилие 490,33 Н (50 кг).
- Минимальное расстояние между педалью и полом: 74 мм
Если расстояние меньше указанного, проверьте следующее:
1. Наличие воздуха в тормозной системе.
2. Исправность автоматического регулятора (задние барабанные тормоза).
3. Степень износа накладок тормозных колодок.
