Проверка вакуумного усилителя при помощи измерительного прибора (Kia Avella)

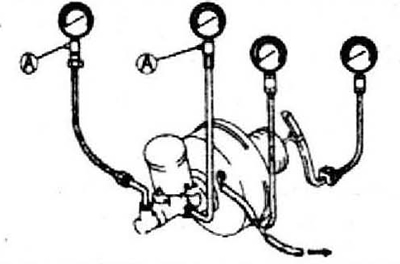

Подключите измеритель разряжения А и измеритель силы давления на педаль В, как показано на рисунке. После выпуска воздуха проведите тест в соответствии с тремя приведенными ниже пунктами.

Примечание. Используйте стандартные датчики и измеритель силы давления на педаль.

а) Проверка потери разрежения в системе

Незагруженное состояние

1. Запустите двигатель.

2. Остановите двигатель, когда измеритель разрежения покажет 66,7 кПа (500 мм рт.ст.).

3. Если показания измерителя разрежения 15 с находятся в пределах 63,3-66,7 кПа (475-500 мм рт.ст.), система исправна.

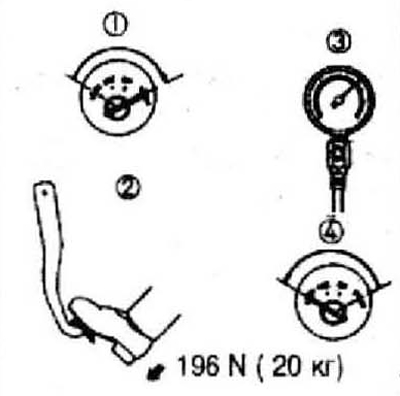

Загруженное состояние

1. Запустите двигатель.


2. Нажмите на тормозную педаль с усилием 196 Н (20 кг).

3. Удерживая педаль нажатой, остановите двигатель, когда измеритель разрежения покажет 66,7 кПа (500 мм рт.ст.).

4. Если показания измерителя разрежения 15 с находятся в пределах 63,3-66,7 кПа (475-500 мм рт. ст), система исправна.

б) Проверка давления

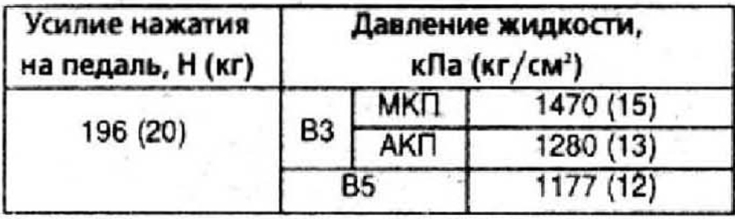

1. Если при остановленном двигателе (разрежение 0 кПа 0 мм рт.ст.) давление тормозной жидкости соответствует приведенным ниже величинам, система исправна.

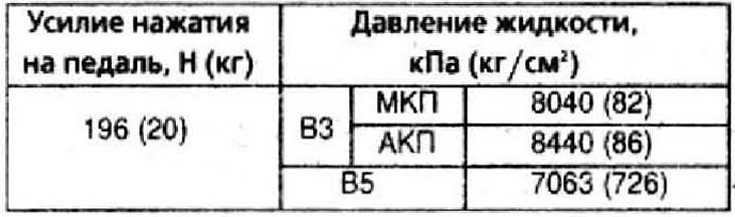

2. Запустите двигатель. Нажмите на тормозную педаль, когда измеритель разрежения покажет 66,7 кПа (500 мм рт.ст.). Если давление жидкости соответствует приведенным ниже величинам, система исправна.
