Разборка, проверка, сборка главного тормозного цилиндра (Kia Avella)

Предупреждение

• При необходимости закрепите фланец главного тормозного цилиндра в тисках.
• При необходимости замените поршень.

Разборка

1. Снимите крышку и слейте жидкость из бачка. Снимите главный тормозной цилиндр.

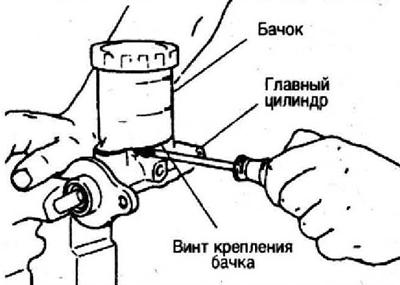

2. Снимите винт крепления бачка.

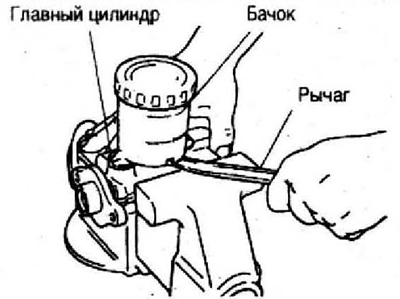

3. При помощи подходящего рычага осторожно снимите бачок с главного тормозного цилиндра.



4. Снимите с главного тормозного цилиндра уплотнения бачка.

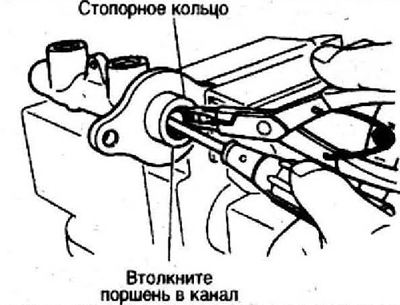

5. Для облегчения снятия стопорного кольца переместите первый поршень в полость главного тормозного цилиндра. Снимите стопорный винт второго поршня. Снимите стопорное кольцо первого поршня и сам поршень.

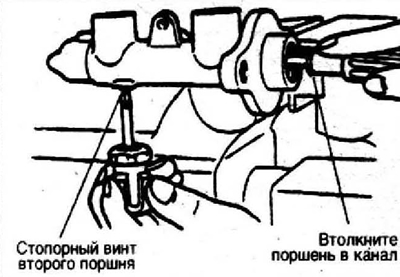

6. Перед снятием стопорного винта переместите второй поршень в полость главного тормозного цилиндра. Снимите стопорный винт второго поршня.





7. Осторожно подавая сжатый воздух в цилиндр, снимите узел второго поршня.

Предупреждение

• Зафиксируйте второй поршень, используя ткань.
• Не используйте для очистки деталей главного тормозного цилиндра растворители на основе бензина или керосин. Они могут повредить резиновые уплотнения.

Сборка

Примечание. По мере сборки деталей главного тормозного цилиндра их следует смазывать чистой тормозной жидкостью.

1. Установите новые уплотнения на первый и второй поршни.

2. Смажьте второй поршень тормозной жидкостью и установите его.

3. Установите стопорный винт второго поршня и уплотнительное кольцо так, как это описано ниже.

а) Полностью переместите в цилиндр второй поршень.

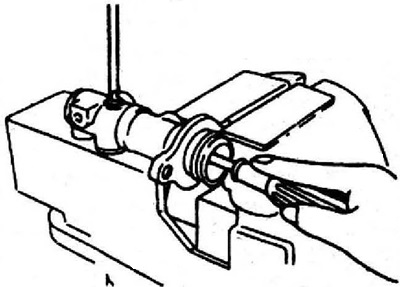

б) Установите новое уплотнительное кольцо, установите и затяните стопорный винт.

в) Надавите на поршень и отпустите, чтобы убедиться, что он удерживается стопорным винтом.

4. Установите первый поршень.

5. Установите стопорное кольцо первого поршня. Для облегчения установки стопорного кольца переместите первый поршень в полость главного цилиндра.



6. Установите новые уплотнения бачка.

7. Установите бачок.

8. Установите главный тормозной цилиндр на свое место и прокачайте тормозную систему.
