Снятие

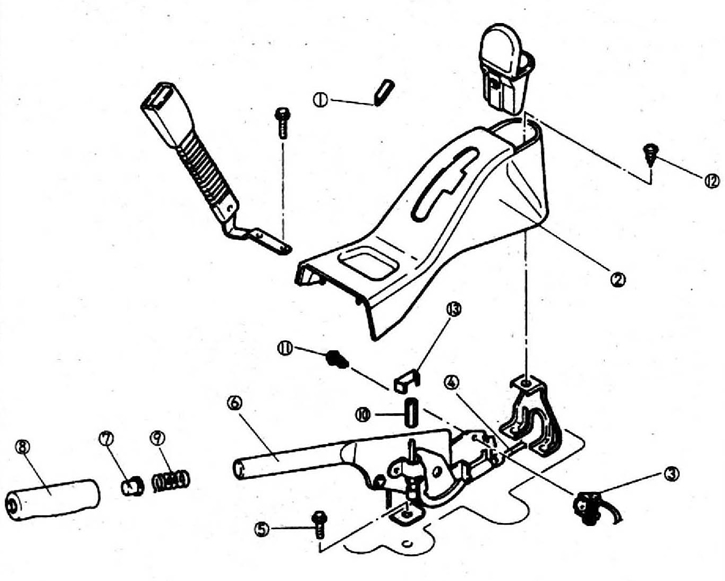

Снятие и установка рычага стояночного тормоза
1 - крышка;
2 - панель;
3 - датчик стояночного тормоза;
4 - трос стояночного тормоза;
5 - болты крепления (2);
6 - рычаг стояночного тормоза;
7 - кнопка;
8 - рукоятка рычага стояночного тормоза;
9 - возвратная пружина;
10 - гайка регулятора;
11 - крепежный винт;
12 - крепежный винт;
13 - фиксатор.
1. Снимите панель стояночного тормоза.

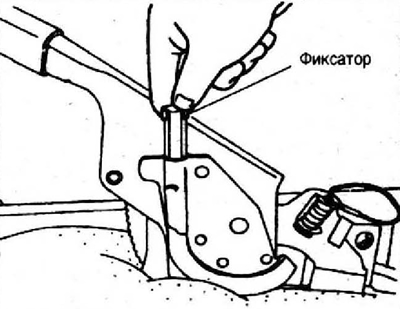

2. Снимите фиксатор с гайки регулятора троса.

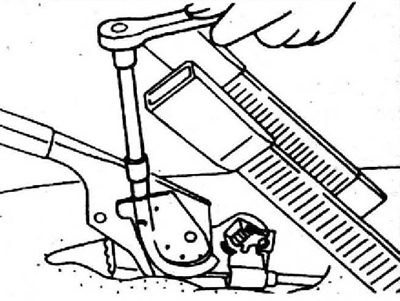

3. Отверните гайку регулятора троса.

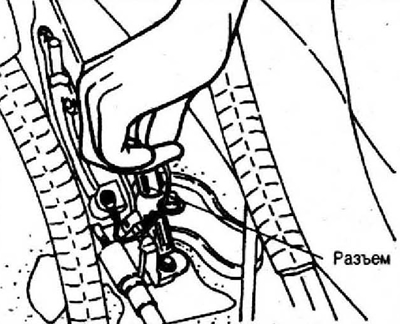

4. Отключите разъем проводки от датчика стояночного тормоза.

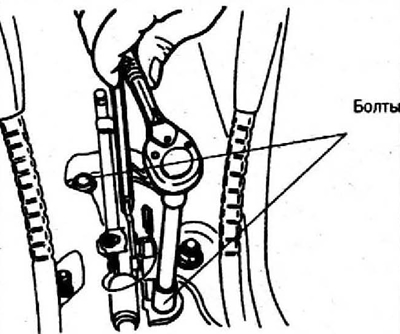

5. Отверните два болта крепления и снимите рычаг стояночного тормоза.
Установка
Устанавливайте рычаг в последовательности, обратной снятию. Затяните болты крепления рычага стояночного тормоза.
- Момент затяжки: 19-26 Н·м (1,9-2,6 кгс·м)
