Перемещение рычага стояночного тормоза вверх приводит к перемещению троса, рычага ручного привода колодок на заднем тормозе и разжимной планки, которая раздвигает колодки, прижимая их к барабану.
При нажатии на кнопку на рычаге стояночного тормоза освобождается стопорная собачка, удерживающая стояночный тормоз во включенном положении. При опускании рычага вниз пружины отводят тормозные колодки от барабанов.

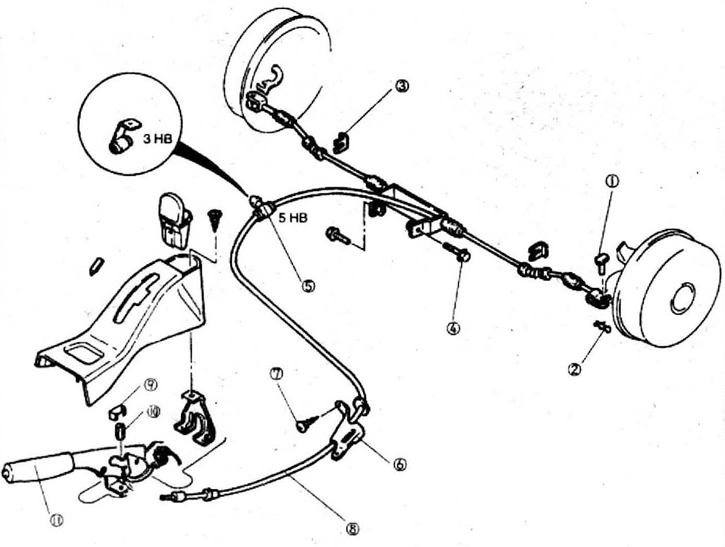

Устройство стояночной тормозной системы
1 - штифт;
2 - шплинт;
3 - скоба;
4 - болт;
5 - скоба;
6 - оплетка троса стояночного тормоза;
7 - самонарезающий винт;
8 - трос стояночного тормоза;
9 - скоба;
10 - регулировочный винт;
11 - рычаг стояночного тормоза.
