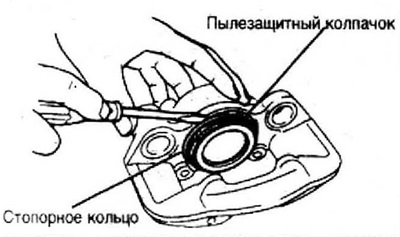

2. Снимите стопорное кольцо пылезащитного кольца.

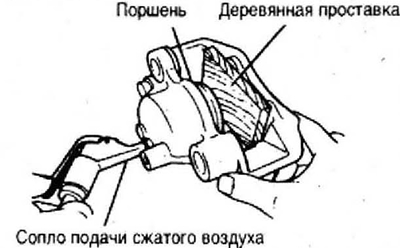

3. Поместите кусок деревянной доски или подкладку, свернутую из ткани, между поршнем и суппортом.
4. Снимите поршень.
Примечание
- Поршень суппорта можно извлечь с помощью сжатого воздуха.
- Подайте сжатый воздух через отверстие для подачи тормозной жидкости.
- Создайте минимальное давление, достаточное для вытеснения поршня из канала.
Предупреждение. Для снятия поршня не подавайте воздух под слишком большим давлением. В этом случае поршень может вылететь из полости суппорта и нанести травму. Не пытайтесь поймать рукой поршень, вылетающий из полости суппорта.

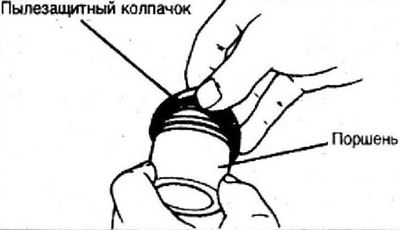

5. Снимите с поршня пылезащитный колпачок и не используйте его повторно.
Предупреждение. Не используйте отвертку или другой металлический инструмент, который может нанести повреждение канавки для уплотнение что, может привести к утечке жидкости.

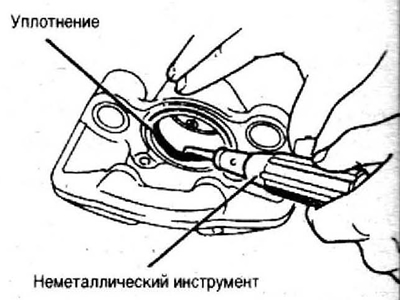

6. Извлеките уплотнительное кольце поршня из канавки суппорта. Для извлечения уплотнительного кольца используйте пластиковый или деревянный пруток.
7. Снимите болт штуцера для прокачки привода тормоза.

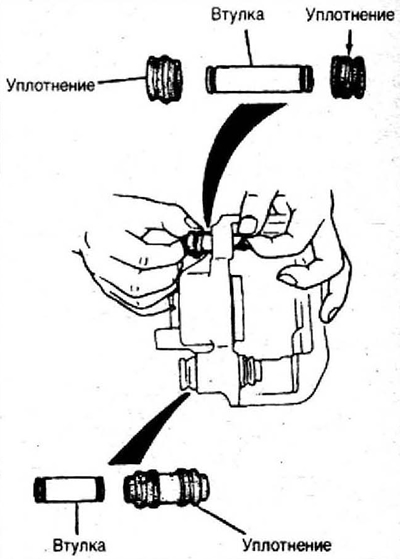

8. Снимите втулки и уплотнения втулок суппорта.
Предупреждение. Не используйте для очистки деталей суппорта растворители на основе бензина или керосин. Они могут повредить резиновые уплотнения.
9. Промойте детали в чистом изопропиловом спирте и просушите сжатым воздухом.
Сборка

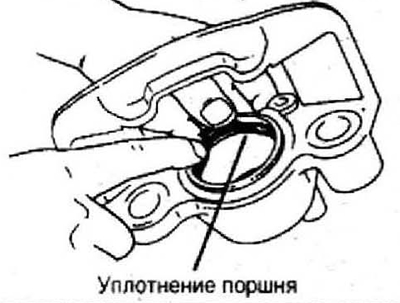

1. Установите уплотнительное кольцо поршня. Нанесите смазку на уплотнительное кольцо поршня и установите его в суппорт.

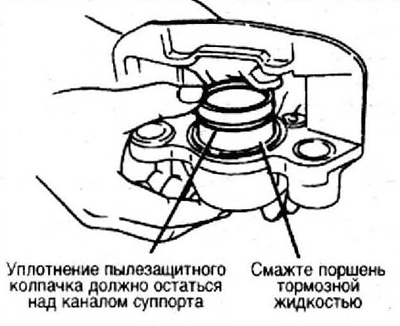

2. Смажьте поршень тормозной жидкостью и частично вставьте его в полость суппорта. Канавка для пылезащитного кольца должна остаться над полостью суппорта.

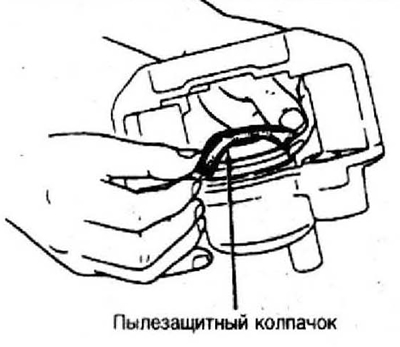

3. Нанесите смазку на пылезащитное кольцо, затем установите его на поршень.
4. Вставьте поршень в полость суппорта до упора.
5. Установите новое стопорное кольцо пылезащитного кольца.
6. Установите болт штуцера для прокачки привода тормоза.
7. Установите втулки суппорта с новыми уплотнениями.
8. Нанесите на внутренние поверхности втулок смазку, входящую в состав ремонтного комплекта. Не допускайте попадания смазки в канал втулки.
