Тормозные цилиндры представляют собой гидравлические исполнительные механизмы, преобразующие давление жидкости в поступательное движение колодок.
Поршни задних тормозных цилиндров воздействуют на тормозные колодки, которые контактируют с поверхностью тормозных барабанов. Поршни передних тормозных цилиндров перемещают тормозные колодки, взаимодействующие с поверхностью тормозных дисков. При отпускании педали тормоза давление в системе уменьшается, в результате чего тормозные колодки и поршни возвращаются в исходное положение.
На автомобилях применена рабочая тормозная система с диагональным разделением контуров. Один контур обеспечивает работу левого переднего и правого заднего тормозных механизмов, второй — правого переднего и левого заднего. Такая конструкция повышает активную безопасность автомобиля. При падении давления в одном из контуров, второй обеспечивает менее эффективное, но равномерное торможение.
В случае утечки тормозной жидкости из одного или обоих контуров, датчик уровня жидкости в главном тормозном цилиндре включает индикаторную лампу на панели приборов. Лампа включается, когда поплавок в бачке главного тормозного цилиндра опускается ниже определенного уровня и замыкает электрическую цепь, и горит, пока замок зажигания остается в положении «ON» или «START». Если лампа горит, убедитесь, что стояночный тормоз не включен, поскольку лампа используется для индикации как пониженного уровня тормозной жидкости так и включения стояночного тормоза. В системе установлен ограничитель давления, который предотвращает блокировку задних тормозов. Внутри ограничителя имеются поршни, которые под действием гидравлического давления смещаются и ограничивают давление, передаваемое на тормоза задних колес.

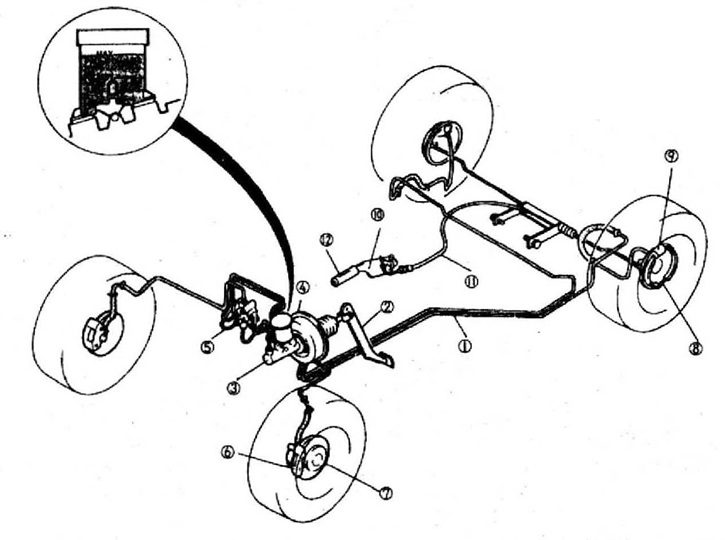

Схема тормозной системы
1 - трубопровод гидравлического контура;
2 - педаль тормоза;
3 - главный цилиндр;
4 - усилитель тормоза;
5 -двухкамерный распределительный клапан;
6 - передний дисковый тормоз;
7 - суппорт;
8 - задний барабанный тормоз;
9 - цилиндр;
10 - стояночный тормоз;
11 - трос стояночного тормоза;
12 - рычаг стояночного тормоза.
