Снятие
1. Снимите колпачок ступицы.
2. Снимите шплинт, повторно не используйте. Снимите гайку крепления.
3. Снимите тормозной барабан, шайбу и подшипники.
4. Снимите прижимные пластинчатые пружины и стойки тормозных колодок.
Снятие и установка барабанного тормоза
1 - колпак ступицы;
2 - стопорная гайка;
3 - тормозной барабан;
4 - нижняя стяжная пружина;
5 - штифт-фиксатор;
6 - пружина;
7 - ведомая колодка;
8 - верхняя стяжная пружина;
9 - фиксирующая пружина;
10 - ведущая колодка;
11 - управляющий рычаг;
12 - тормозная трубка;
13 - щит тормоза.
5. Снимите стяжные пружины тормозных колодок. Оттяните тормозные колодки от щита и снимите их.
Тормозной барабан
1. Проверьте, нет ли царапин на внутренней поверхности барабана, неравномерного или чрезмерного износа.
2. Устраните мелкие повреждения, или замените барабан, если повреждения значительные.
3. Измерительным устройством для тормозного барабана или при помощи аналогичного прибора измерьте внутренний диаметр тормозного барабана.
4. Номинальный внутренний диаметр барабана 200 мм, максимальный — 201 мм.
Предупреждение. После ремонта или замены тормозного барабана обязательно убедитесь в наличие контакта между барабаном и колодками.
5. Убедитесь в отсутствии трещин на накладках тормозных колодок, отслаивания или хорошо заметного неравномерного износа накладок.
6. Если толщина накладки тормозной колодки меньше 1,0 мм, замените тормозные колодки.
Установка
1. Очистите щит тормоза пылесосом.
2. Смажьте направляющие пластины на щите.

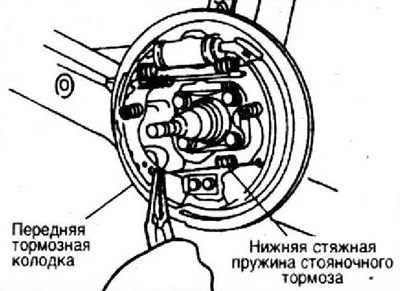

3. Установите верхнюю стяжную пружину тормозных колодок на переднюю тормозную колодку.
4. Поместите переднюю тормозную колодку на щит и установите стойку и прижимную пружину.
5. Соедините верхнюю стяжную пружину с задней колодкой и расположите колодку на щите.
6. Установите прижимную пружину и стойку задней колодки.
7. Установите возвратную пружину стояночного тормоза.
8. Установите нижнюю стяжную пружину тормозных колодок.
9. Закрепите устройство автоматической регулировки зазоров в свободном положении.
10. При помощи отвертки переместите кулачок устройства автоматической регулировки зазоров в свободное положение.
11. Установите тормозной барабан.
12. Несколько раз нажмите на педаль тормоза, чтобы установить устройство автоматической регулировки зазоров в исходное положение.
