Предупреждение. Используйте только трубчатый припой. Пайку производите в течение не более 4 с. Удерживайте провода статора острогубцами, которые обеспечат теплоотвод дм защиты диодов.
2. Припаяйте держатель щетки и выводы узла регулятора.
3. Припаяйте выводы статора.
4. Установите кожух на узел держателя щетки и регулятора.
5. Установите узел статора с выпрямителем и держателем щетки на задний кожух генератора.
6. Расположите статор в задней крышке таким образом, чтобы один из пазов на сердечнике совпал с отверстиями для болтов крышки.
7. Установите винт выпрямителя.
8. Установите два винта держателя щетки.
9. Установите изолирующую втулку и гайку вывода "В".

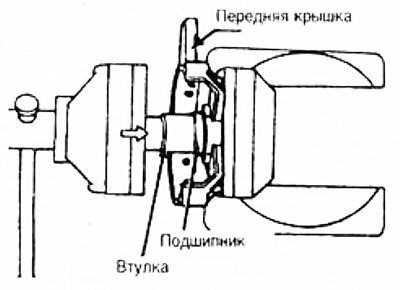

10. С помощью втулки или приспособления для установки подшипников, по диаметру соответствующему наружному кольцу подшипника, запрессуйте передний подшипник генератора в корпус передней крышки. Для этого воспользуйтесь тисками.
11. Установите переднее уплотнение.
12. Установите фиксатор подшипника и четыре винта его крепления.
Предупреждение. Убедитесь, что стопорное кольцо установлено в канавке на заднем подшипнике.

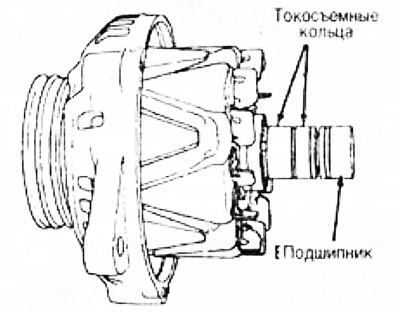

Примечание. Установите задний подшипник так, чтобы стопорное кольцо располагалось на внутренней стороне, там же где и кольца для съема тока.
13. С помощью оправки, соответствующей диаметру внутреннего кольца заднего подшипника, установите его на вал ротора.
14. Поместите ротор генератора в переднюю крышку.
15. Установите втулку, шкив и стопорную шайбу.
16. Закрепите ротор в тисках с установленными на них мягкими губками и наверните гайку шкива.
Момент затяжки:
- 58-77 Н·м (5,9-7,8 кгс·м).

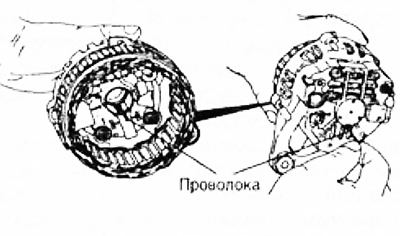

17. С помощью куска проволоки или распрямленной канцелярской скрепки зафиксируйте щетки в держателях.
18. Используйте метки, сделанные при разборке, чтобы совместить переднюю крышку с задней.
19. Установите четыре винта передней крышки.
Момент затяжки:
- 4-5 Н·м (0,4-0,55 кгс·м).
20. Удалите проволоку или скрепку, удерживающие щетки в держателях.
21. Поверните шкив генератора рукой на 360 градусов, чтобы убедиться в легкости вращения.
22. Если ротор заедает или вращается с усилием, разберите генератор, чтобы выявить причину. См. данную главу. Диагностика и тестирование.
23. Процедура регулировки ремня привода описана выше в данной главе.
