Снятие
Предупреждение. Ни при каких обстоятельствах не снимайте пробку радиатора, если двигатель работает. Несоблюдение этого требования может привести к травме, а также повреждению системы охлаждения и двигателя. Для предотвращения выброса кипящей жидкости или пара будьте особенно внимательны, снимая пробку. Подождите, пока двигатель остынет, оберните пробку толстой тканью и медленно поверните ее до первого фиксированного положения. Немного поверните назад, чтобы сбросить давление в системе После этого нажмите на пробку обернутую толстой тканью, поверните и затем снимите ее.
1. Снимите пробку радиатора с заливной горловины.
2. Слейте жидкость из системы охлаждения. (См. порядок действия описанный в этой главе).

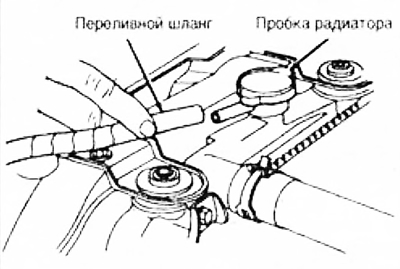

3. Отсоедините от заливной горловины переливной шланг.

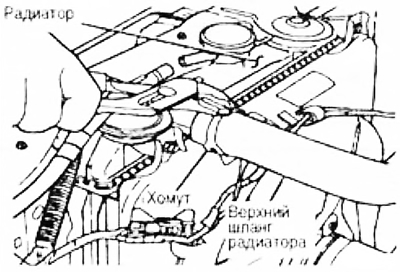

4. Отсоедините от радиатора верхний шланг.
5. Разъедините разъем электровентилятора радиатора.
6. Освободите жгут проводов из зажимов на кожухе электровентилятора.

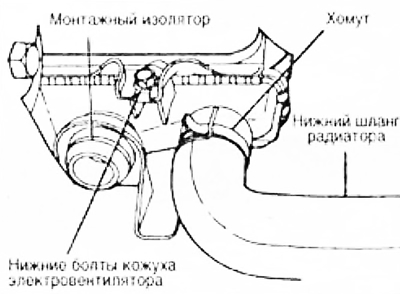

7. Отсоедините от радиатора нижний шланг.

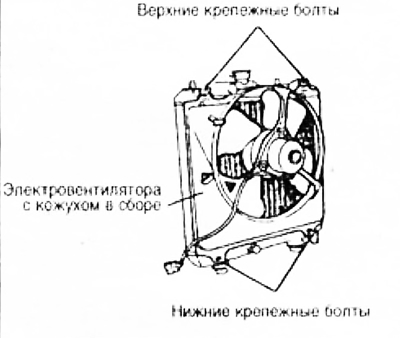

8. Снимите четыре болта, соединяющие монтажные кронштейны радиатора с кузовом автомобиля.
9. Выньте из моторного отсека радиатор и электровентилятор в сборе.
10. Если необходимо, отсоедините электровентилятор вместе с кожухом от радиатора.
Проверка
Проверьте целостность следующих элементов:

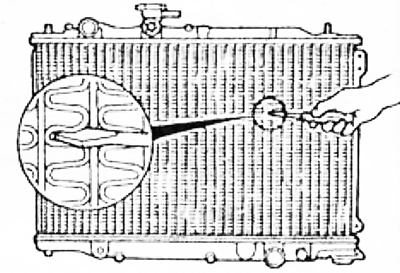

- а) пластин радиатора (выпрямить с помощью отвёртки);
- б) впускного штуцера.
В случае необходимости отремонтируйте или замените.
Установка
1. Если необходимо, установите на радиатор электровентилятор и кожух в сборе, закрепив четырьмя болтами.
Примечание. При установке радиатора проследите за тем, чтобы монтажные изоляторы полностью вошли в контакт с радиатором и опорой.
2. Установите радиатор в сборе с электровентилятором в моторный отсек.
3. Правильно расположите монтажные кронштейны радиатора и поставьте четыре крепежных болта.
4. Соедините электрический разъем: электровентилятора.
5. Вставьте жгут проводов в зажимы на кожухе электровентилятора.
6. Присоедините переливной шланг.

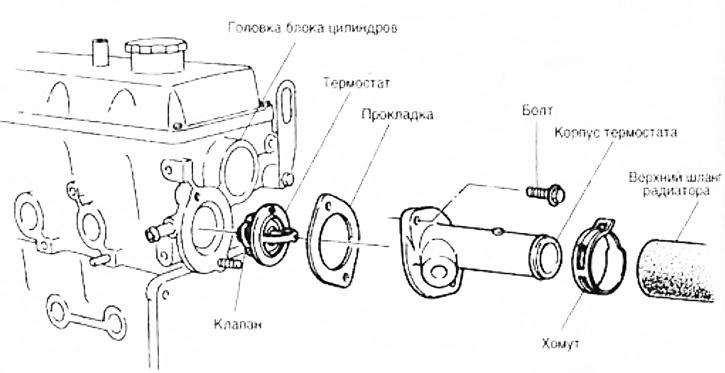

7. Присоедините верхний шланг радиатора.
8. Присоедините нижний шланг радиатора.
9. Закройте сливной кран радиатора.
10. Залейте в систему охлаждения рекомендуемую смесь антифриза и воды до требуемого уровня, (см. порядок действий описанный в этой главе).
11. Установите в заливную горловину радиатора пробку.
12. Прогрейте двигатель и убедитесь в отсутствии утечек.
