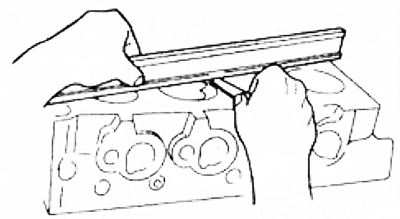

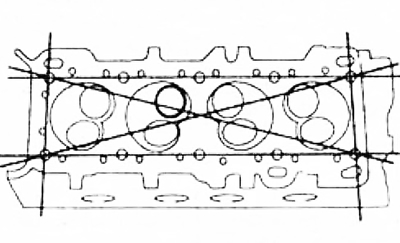

2. С помощью плоскопараллельного бруса и щупов проверьте отсутствие коробления головки блока цилиндров в шести направлениях, показанных на рисунке.
Максимальное допустимое коробление: 0,15 мм.
Предупреждение. Если неплоскостность головки блока цилиндров превышает допустимую, прошлифуйте.
3. Если высота головки после шлифовки станет меньше допустимой, замените ее.
- Высота головки: 107,4-107,6 мм
- Максимальная толщина снимаемого слоя: 0,20 мм

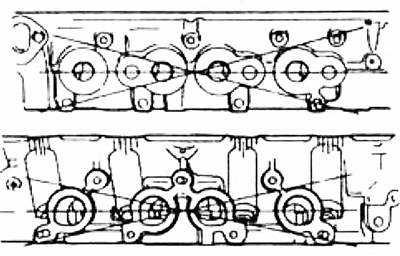

4. Измерьте коробление привалочной плоскости под коллектор в шести направлениях, как показано на рисунке.
- Максимальное допустимое коробление: 0,15 мм
5. Если коробление превышает допустимое, перешлифуйте поверхность стыка или замените головку блока цилиндров.
