а) повреждение или изгиб стержня;
б) шероховатость или повреждение рабочей поверхности клапана;
в) повреждение или неравномерный износ торца стержня.

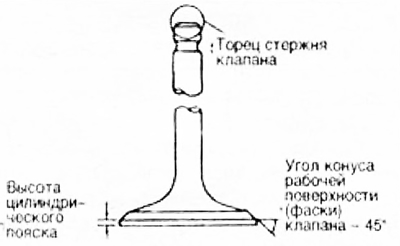

2. Измерьте высоту цилиндрического пояска каждого клапана. Замените клапан в случае необходимости.
Минимально-допустимая высота цилиндрического пояска, мм

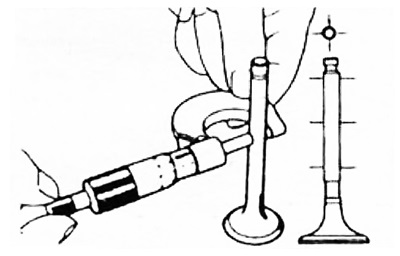

4. Измерьте диаметр стержня каждого клапана.
Диаметр стержня клапана, мм

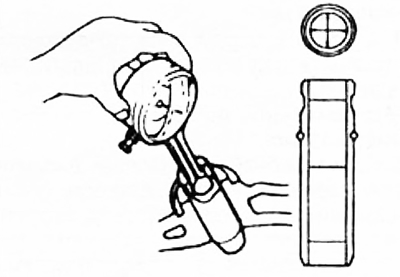

5. Измерьте внутренний диаметр направляющей втулки каждого клапана в указанном сечении.
Внутренний диаметр, мм

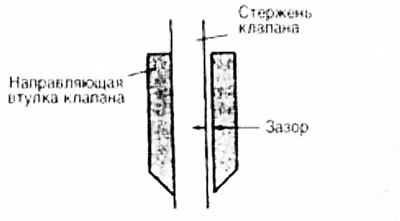

6. Измерьте внутренний диаметр направляющей втулки клапана, и определите зазор между направляющей и поршнем клапана.
Зазор
- Впускной клапан: 0,025-0,060 мм
- Выпускной клапан: 0,030-0,065 мм
- Максимально допустимый зазор: 0,20 мм
7. Если зазор превышает допустимый, замените клапан и (или) направляющую втулку клапана.

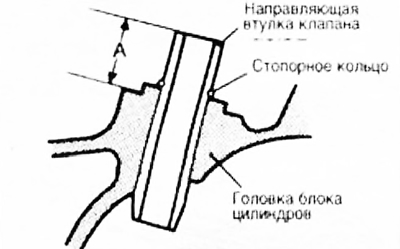

8. Измерьте величину выступающей части каждой направляющей втулки клапана. Замените ее при необходимости.
Величина А, мм
