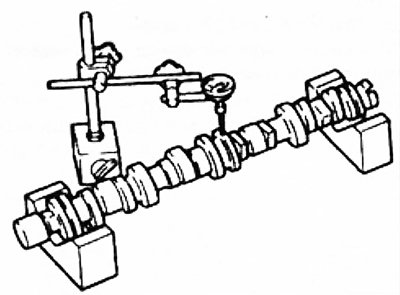

2. Измерьте биение вала. Замените вал в случае необходимости.
Максимально допустимое биение: 0,03 мм
3. Убедитесь в отсутствии износа или повреждений вала.
4. Замените вал в случае необходимости.

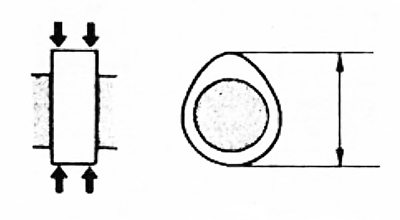

5. Измерьте высоту кулачков в двух точках, как показано на рисунке.

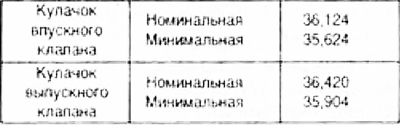

Высота кулачков, мм
5. Измерьте диаметры шеек вала по направлениям А и В в двух точках (1 и 2), как показано на рисунке.
Диаметр шеек, мм
Максимальная овальность: 0,05 мм
6. Измерьте зазор между распределительным валом и головкой блока цилиндров.
а) удалите грязь и масло с шеек и расточки для распределительного вала;

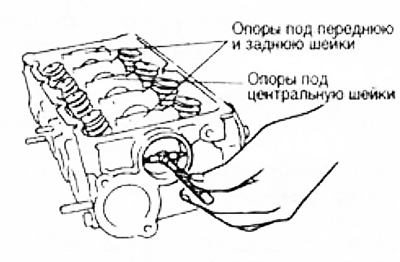

б) измерьте диаметр опор распределительного вала;
Диаметр опор, мм
в) определите зазор между шейкой и опорой;
Зазор, мм
г) если зазор превышает допустимый, замените распределительный вал или головку блока цилиндров.
7. Измерьте осевой люфт распределительного вала. Если он превышает допустимый, замените упорную пластину или распределительный вал.
Осевой зазор:
- Номинальный: 0,05-0,18 мм;
- Максимально допустимый: 0,20 мм.
