Разборка

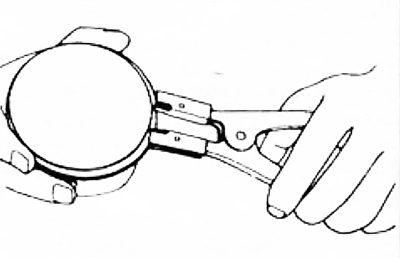

1. Снимите поршневые кольца при помощи специального кольцерасширителя.
Предупреждение. Старайтесь не поцарапать поршни.

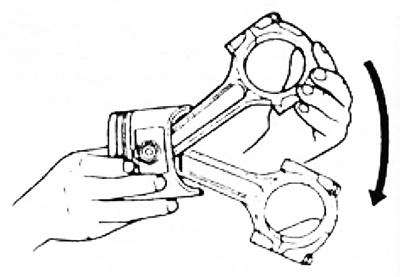

2. Перед разборкой шатунно-поршневой группы проверьте величину момента, необходимого для углового перемещения шатуна, как показано на рисунке. Если нижняя головка шатуна не опускается под действием собственного веса, замените поршень или поршневой палец.
Предупреждение. Отметьте направление выпрессовки пальца для правильности последующей сборки.
3. Соберите приспособление, как показано на рисунке.
4. Установите поршень и шатун в приспособление, как показано на рисунке.
5. Выпрессуйте поршневой палец, проверяя величину усилия. Если оно меньше 4905 Н (500 кгс), замените поршневой палец или шатун.
Сборка
1. Соберите приспособление, как показано на рисунке.
2. Смажьте поршневой палец моторным маслом.

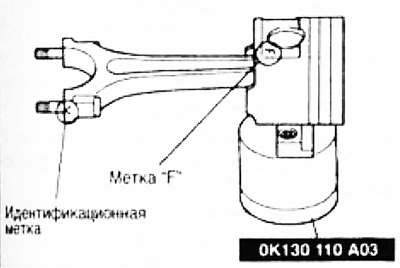

3. Установите поршень в приспособление меткой "F" кверху.
4. Соберите поршень и палец с шатуном с учетом направления выпрессовки пальца при разборке.
Усилие запрессовки:
- 4905-14715 Н (500-1500 кгс)
5. При запрессовке пальца проверьте величину усилия запрессовки. Если она меньше рекомендуемой техническими условиями, замените палец или шатун.
6. Продолжайте запрессовку пальца в шатун и бобышки поршня до тех пор, пока приспособление не коснется болта-ограничителя.
7. Проверьте усилие качания шатуна.
8. Установите трехсекционные маслосъемные кольца на поршни:
- а) смажьте чистым моторным маслом расширитель и скребки маслосъемного кольца;
- б) установите расширитель кольца концами кверху;
- в) установите верхний и нижний скребки.
Примечание. Верхние и нижние скребки идентичны, так что их можно устанавливать в любом порядке.

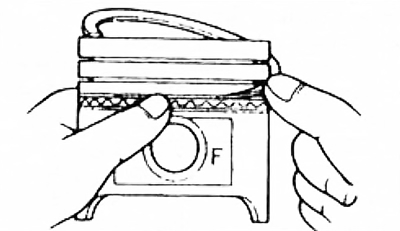

9. Убедитесь в том, что обе секции кольца распираются выступами расширителя, как показано на рисунке, и свободно проворачиваются в обоих направлениях.
Предупреждение

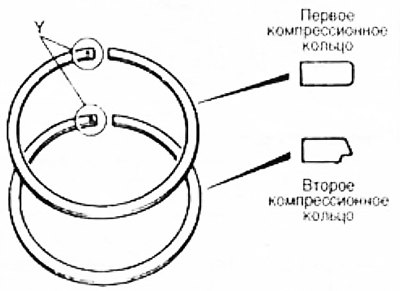

- Кольца следует устанавливать метками «R» кверху.
- Второе компрессионное кольцо должно быть установлено скребком вниз.
10. Смажьте чистым моторным маслом первое и второе компрессионные кольца,
11. Установите второе компрессионное кольцо на поршень; затем установите первое компрессионное кольцо. Используйте для этой цели специальный кольцерасширитель.
12. Расположите зазоры в замках колец, как показано на рисунке.
