Воздушная камера снижает шум от пульсаций входящего воздушного потока.
Дроссельная заслонка регулирует количество поступающего в двигатель воздуха и состоит из датчика положения дроссельной заслонки (ТР) и выключателя холостого хода.
Система регулирования расхода воздуха подает оптимальное количество воздуха в двигатель, работающий на холостом ходу. Это устройство состоит из перепускного клапана, клапана регулирования частоты вращения двигателя на холостом ходу и перепускного воздушного клапана (ВРА). Датчик положения дроссельной заслонки определяет угол поворота заслонки, и передает соответствующий сигнал в блок управления двигателем (РСМ).

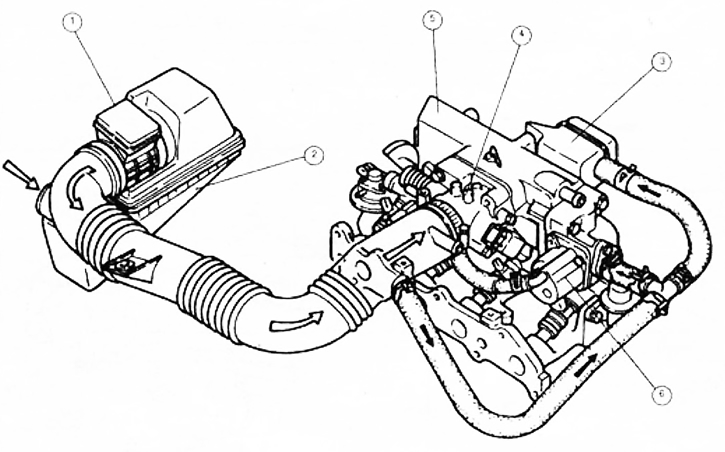

Устройство системы забора воздуха и выпуска отработавших газов
1 - датчик расхода воздуха;
2 - воздушный фильтр;
3 - воздушная камера;
4 - корпус дроссельной заслонки (включает датчик положения дроссельной заслонки);
5 - впускной коллектор;
6 - воздушный перепускной клапан системы холостого хода.
