Контроль работы
1. Прогрейте двигатель и дайте ему поработать в режиме холостого хода.

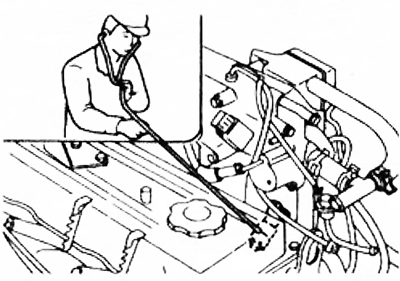

2. Прослушайте работу каждой форсунки при помощи металлического стержня или фонендоскопа.
3. Если звук работы не слышен, измерьте электрическое сопротивление форсунки (см. ниже).
4. Если сопротивление форсунки в норме, проверьте провода, идущие к форсунке, и напряжение на контактах блока управления (РСМ): "2U", "2V", "2Y" и "2Z" (см. ниже).
Снятие и установка
Предупреждение
- Прежде чем проводить следующие операции, сбросьте давление в системе питания, чтобы исключить травмы или возникновение пожара.
- При разборке деталей следите за тем, чтобы вблизи не было источников возгорания или открытого пламени.
1. Разборку производите в порядке, указанном на рисунке.
2. Сборку производите в обратном порядке.
Снятие и установка форсунок

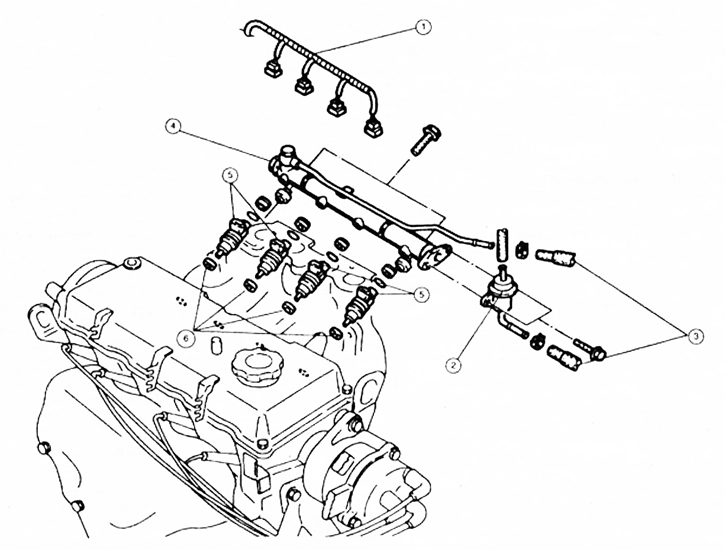

1 - жгут проводов;
2 - регулятор давления;
3 - топливные шланги;
4 - распределительный топливопровод;
5 - форсунки;
6 - изоляторы.
Предупреждение
- Прежде чем проводить следующие операции, сбросьте давление в системе питания, чтобы исключить травмы или возникновение пожара.
- При разборке деталей следите за тем, чтобы вблизи не было источников возгорания или открытого пламени.
1. Разборку производите в порядке, указанном на рисунке.
2. Сборку производите в обратном порядке.
Проверка наличия утечек топлива

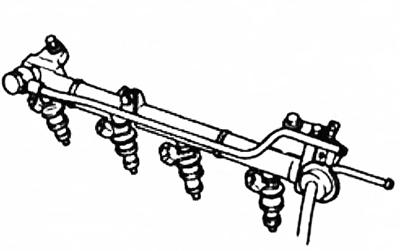

1. Снимите форсунки с распределительного топливопровода.
Предупреждение. Надежно прикрепите форсунки к распределительному топливопроводу, чтобы предотвратить любые перемещения.
Предупреждение. Будьте особенно осторожны при работе с топливом. Все работы выполняйте в удалении от источников возгорания или открытого огня.
2. Замкните контакты "F/Р" и "GND" диагностического разъема проволочной перемычкой.
3. Включите зажигание.
4. Наклоните форсунки примерно на 60° и удостоверьтесь в отсутствии подтекания топлива из распылителей.
5. Если обнаружите утечку топлива, замените форсунку.
6. Выключите зажигание и снимите проволочную перемычку.
Проверка подачи топлива форсунками
1. Снимите форсунки вместе с распределительным топливопроводом.
2. Надежно прикрепите форсунки к распределительному топливопроводу проволокой, чтобы исключить любые их перемещения.
Предупреждение
- Будьте особенно осторожны при работе с топливом.
- Все работы проводите в удалении от источников возгорания или открытого огня.
3. Присоедините тестер к аккумуляторной батарее и форсунке.

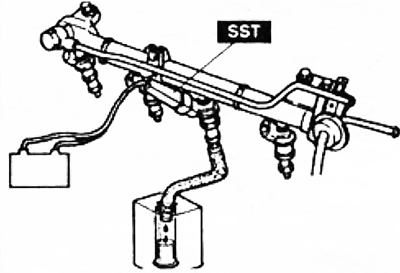

4. Проверьте подачу топлива форсунками с помощью градуированной емкости.
- Подача топлива форсункой: 126,1-133,9 см³/мин.
5. Если подача не соответствует заданной, замените форсунку.
Установка
Производите установку в порядке, обратном снятию.
Момент затяжки:

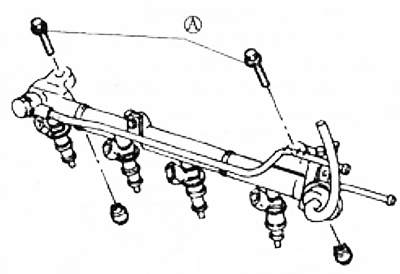

- распределительный топливопровод А: 19-23 Нм (1,9-2,3 кгс·м).
Примечания по установке

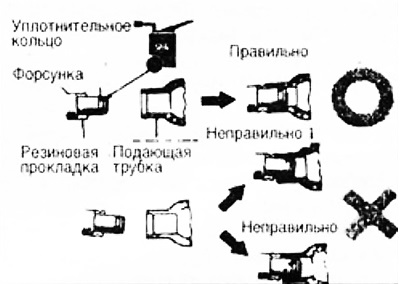

1. Используйте только новые уплотнительные кольца форсунки.
2. Перед установкой уплотнительных колец смажьте их чистым моторным маслом.
3. Установите новые изоляторы форсунок.
4. Установите форсунки.
