Снятие, проверка и установка
Предупреждение
- Перед выполнением нижеследующих операций сбросьте давление в системе питания, чтобы избежать травм или возникновения пожара.
- При снятии топливного бака старайтесь, чтобы вблизи него не было источников возгорания или открытого огня.
- Прежде чем приступить к ремонту топливного бака, полностью освободите его от скопившейся взрывоопасной газовой смеси при помощи пароочистителя.
1. Снятие выполняется в порядке, показанном на рисунке.
2. Осмотрите все детали бака, отремонтируйте или замените их при необходимости.
3. Установите бак в последовательности, обратной снятию.
Примечание. Слейте топливо из топливного бака перед его снятием.

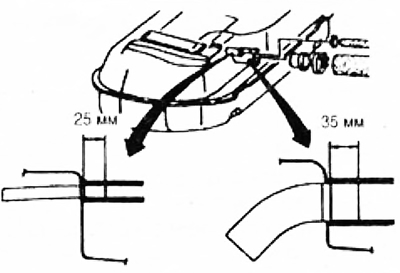

Указание по установке
1. Наденьте концы главного топливопровода, возвратного топливопровода и шланга удаления паров на соответствующие патрубки топливного бака так, чтобы длина контактной поверхности была не менее 25 мм.
2. Наденьте шланги топливного фильтра на патрубки топливного бака и заливные трубки так, чтобы длина контактной поверхности была не менее 35 мм.

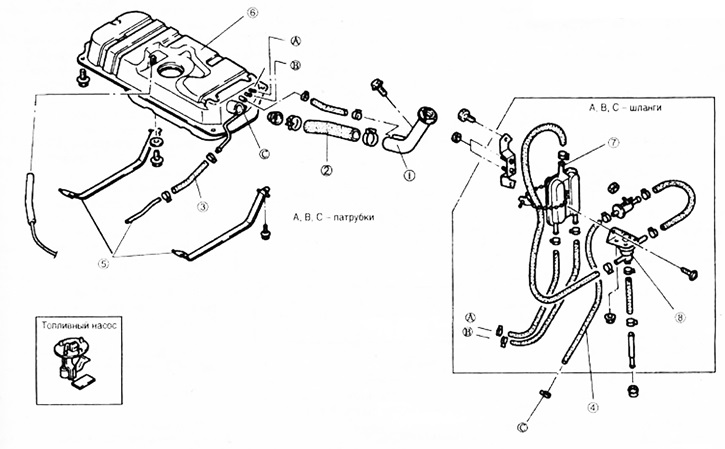

Детали топливного бака
1 - наливная трубка и пробка топливного бака;
2 - шланг присоединения наливной трубы к баку;
3 - топливные шланги;
4 - шланги системы удаления паров;
5 - элементы крепления топливного бака;
6 - топливный бак;
7 - сепаратор;
8 - клапан (двухходовой).
