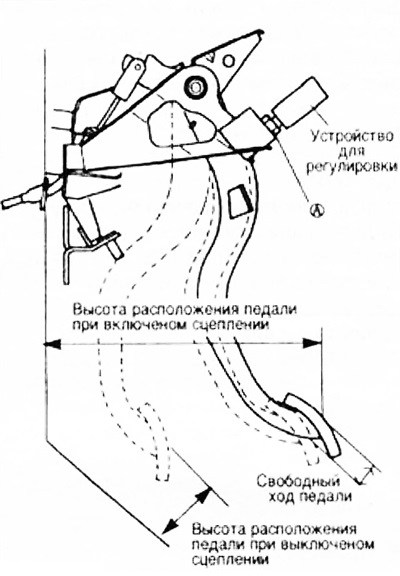

Высота расположения педали сцепления
1. Отсоедините трос от рычага на картере сцепления, чтобы исключить возможность влияния длины троса на высоту расположения педали.
2. Измерьте расстояние от середины накладки педали до перегородки моторного отсека и проверьте, соответствует ли оно заданному.
- Высота расположения педали сцепления (без учета толщины коврика): 205 мм.
3. Убедитесь в отсутствии повреждений, износа или потери деталей крепления педали.
4. Чтобы изменить высоту расположения педали, отпустите контргайку А и поворачивайте устройство для регулировки выключения сцепления, пока высота педали не достигнет заданной величины.
5. Затяните контргайку.
- Момент затяжки: 14-18 Н·м (1,4-1,8 кгс·м).
Свободный ход педали сцепления
1. Слегка выжмите педаль рукой и измерьте ее свободный ход; убедитесь в том, что он соответствует заданному.
- Свободный ход педали: 9-15 мм.

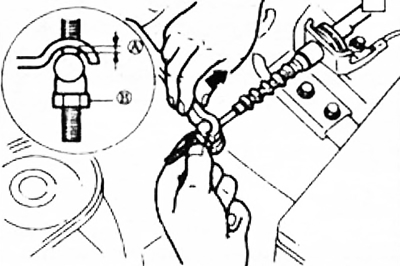

2. Нажмите на рычаг выключения сцепления и извлеките из него палец, после чего установите зазор А, поворачивая регулировочную гайку В.
- Номинальный зазор: 1,5-2,5 мм.
3. После регулировки убедитесь в том, что когда сцепление выключено, расстояние между перегородкой моторного отсека и серединой верхней части подушки педали находится в заданных пределах.
- Высота расположения педали при выключенном сцеплении: 74 мм.
