Примечание. Для устранения незначительных дефектов пользуйтесь шлифовальной шкуркой.
2. Проверьте прочность установки заклепок крепления фрикционных накладок.

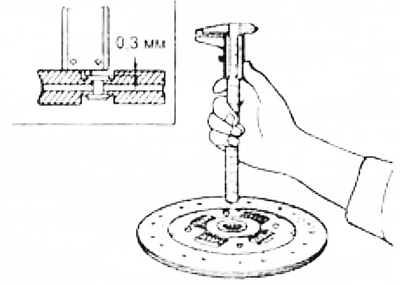

3. Нет ли повышенного износа фрикционных накладок диска. Измерьте расстояние от поверхности накладок до головок заклепок (заглубление) штангенциркулем.
- Минимальное заглубление заклепок: 0,3 мм.

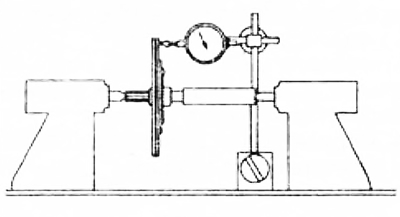

4. Проверьте биение ведомого диска сцепления.
- Максимальное торцевое биение: 0,7 мм;
- Максимальное радиальное биение: 1,0 мм.
5. Проверьте, нет ли износа или коррозии шлицев ведомого диска. Удалите небольшие очаги образования ржавчины.
Установка

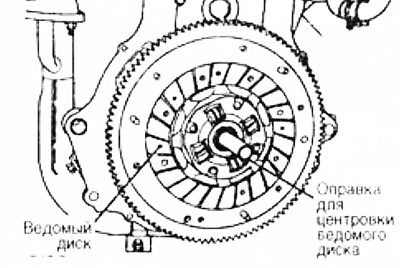

1. Установите ведомый диск в маховик и удерживайте его там при помощи фиксирующего приспособления.
2. Установите на маховик нажимной диск с болтами.
Примечание.
- Для правильной установки ориентируйтесь по меткам, сделанным во время снятия.
- Затягивайте болты равномерно и поочередно во избежание перекоса нажимного диска.
3. Затяните болты нажимного диска.
Момент затяжки:
- 18-26 Н·м(1,8-2,6 кгс·м)
4. Снимите приспособление для установки диска.
Примечание. Перед установкой трансмиссии очистите шлицы первичного вала коробки передач, на которые устанавливается нажимной диск, и покройте их тонким слоем пластичной смазки (ШРУС-4) или равноценной ей.
5. Установите трансмиссию. См. гл. 13.
