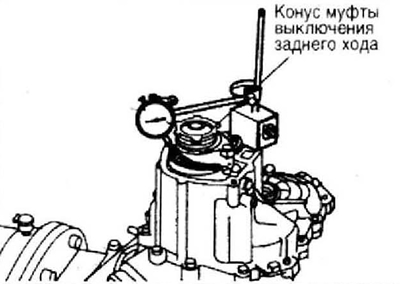

Зазор
- Шестерня V передачи: 0,075-0,395 мм
- Конус муфты синхронизатора заднего хода: 0,08-0,20 мм
Если зазор превышает максимальное значение, проверьте состояние контактных поверхностей шестерни V передачи и ступицы муфты синхронизатора заднего хода. Замените изношенные или поврежденные детали.

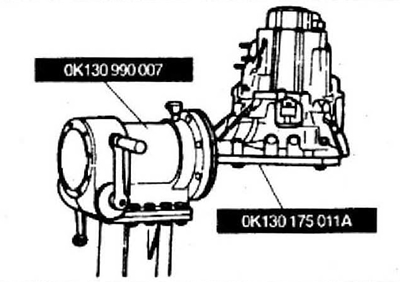

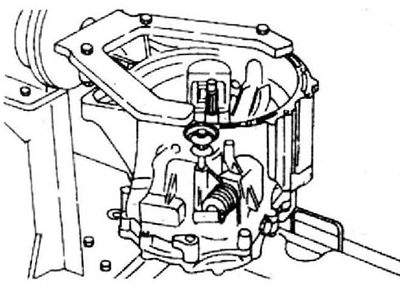

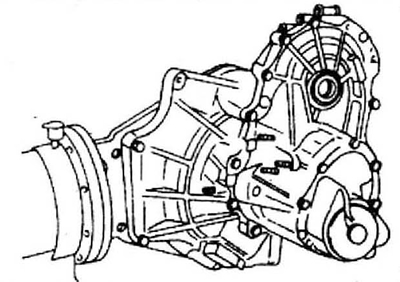

1. Установите коробку передач на специальный стенд или на аналогичное устройство (см. рис.).
2. Снимите подшипник и вилку выключения сцепления.
3. Снимите вал шестерни спидометра.

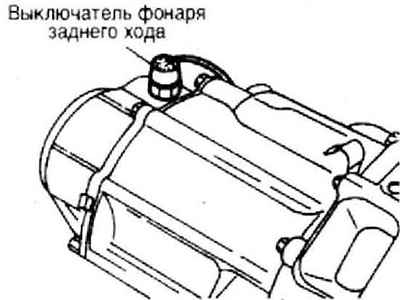

4. Снимите выключатель фонаря заднего хода.
5. Снимите заднюю крышку.
Примечание. Чтобы снять заднюю крышку, слегка постучите по ней пластиковым молотком.
Предупреждение. Не допускайте повторного использования снятой стопорной гайки.

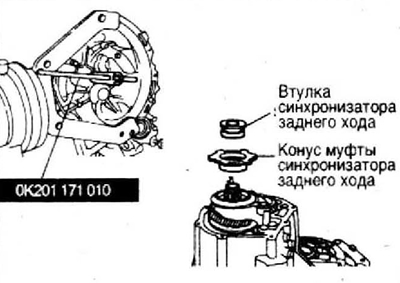

6. При помощи специального приспособления (см. рис.) зафиксируйте первичный вал.
7. Включите I или II передачу, чтобы заблокировать вращение первичного вала.
8. Отогните лапки стопорных гаек.
9. Удалите стопорные гайки с первичного и вторичного валов, а также снимите с первичного вала конус муфты синхронизатора заднего хода и его втулку.
Предупреждение. Не допускайте повторного использования снятого цилиндрического штифта.

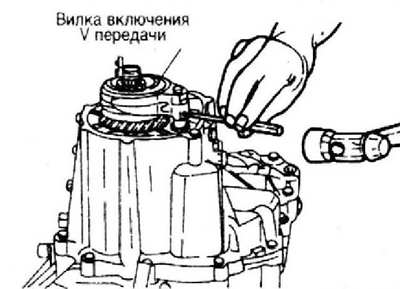

10. При помощи соответствующего стержня или выколотки удалите цилиндрический штифт из вилки включения V передачи.

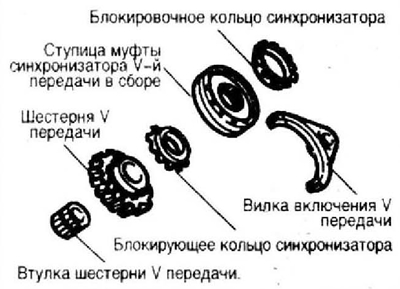

11. Снимите кольцо синхронизатора и вилку включения V передачи, ступицу муфты V передачи в сборе, кольцо синхронизатора шестерни V передачи и втулку шестерни V передачи.

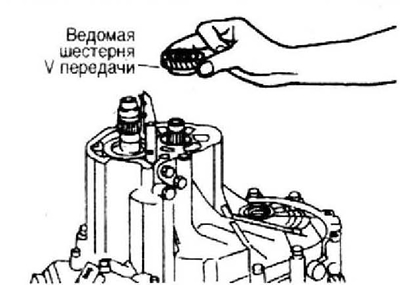

12. Снимите ведомую шестерню V передачи.

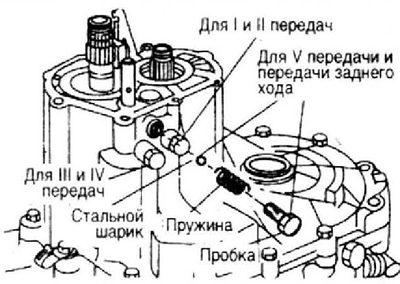

13. Отверните пробку фиксатора и при помощи магнитного стержня удалите пружину и стальной шарик.

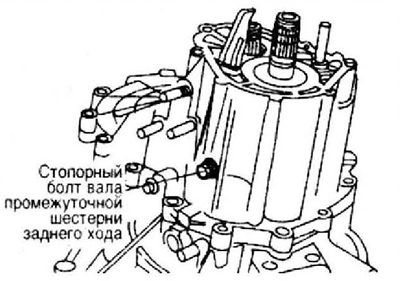

14. Удалите из картера коробки передач стопорный болт вала промежуточной шестерни заднего хода.

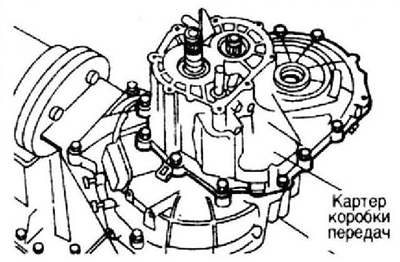

15. Снимите картер коробки передач.
Примечание. Чтобы снять картер коробки передач, слегка постучите по нему пластиковым молотком.
16. Снимите магнит.

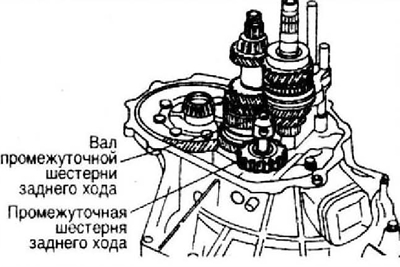

17. Снимите вал и промежуточную шестерню заднего хода.

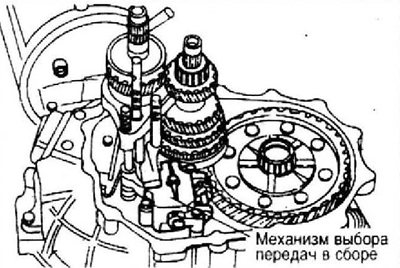

18. Снимите корпус механизма выбора передач в сборе, отвернув 3 болта.

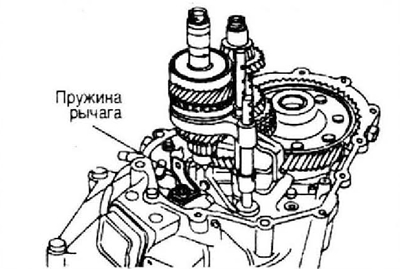

19. Снимите пружину рычага.

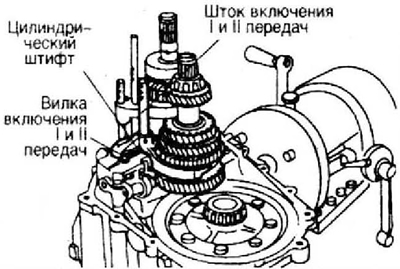

20. Установите рычаг переключения передач в нейтральное положение и при помощи выколотки удалите цилиндрический штифт из вилки переключения I и II передач.
Примечание. Не допускайте повторного использования снятого цилиндрического штифта.
21. Снимите тягу и вилку включения I и II передач.

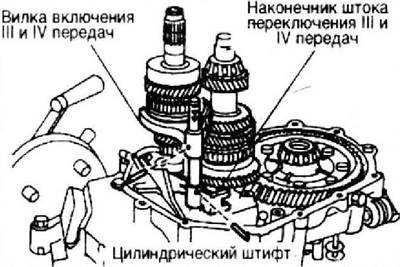

22. При помощи выколотки удалите цилиндрические штифты из вилки переключения и наконечника штока включения III и IV передач, а затем снимите наконечник, шток и вилку переключения III и IV передач.

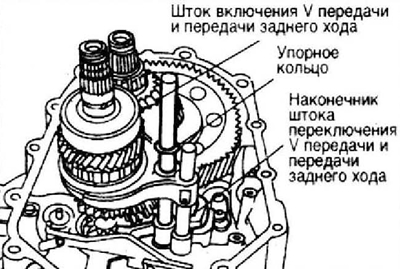

23. Снимите упорное кольцо со штока включения V передачи и передачи заднего хода.
24. При помощи выколотки удалите цилиндрические штифты из наконечника тяги включения V передачи и передачи заднего хода, а затем снимите тягу и ее наконечник.
25. Снимите первичный и вторичный валы.
26. Снимите дифференциал в сборе.
